ماكينة تعبئة زجاجات ايزو PVC 5 جالون برقبة
اتصل شخص : Alice Gu
رقم الهاتف : 86-15862615333
ماذا؟ : +8615862615333
| الحد الأدنى لكمية : | 1 مجموعة | الأسعار : | 35500USD-57000USD |
|---|---|---|---|
| تفاصيل التغليف : | حقيبة خشبية | وقت التسليم : | 25-30 يوم عمل |
| شروط الدفع : | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام | القدرة على العرض : | 20sets في الشهر |
| مكان المنشأ: | تشانغجياجانج ، الصين | اسم العلامة التجارية: | Fillpack |
|---|---|---|---|
| إصدار الشهادات: | CE/ISO9001 | رقم الموديل: | ROPP-9 / ROPP-12 / ROPP-15 / ROPP-18 / ROPP-24 |
|
معلومات تفصيلية |
|||
| محطة العمل: | 15/9/18/24 | الإنتاجية: | 9000 بف -24000 بف |
|---|---|---|---|
| ضغط الغاز: | 0.7 ميجا باسكال | قوة: | 16 كيلو واط |
| سرعة الناقل: | 30 م / دقيقة | أكبر سرعة لتغذية الملصقات: | أقصى سرعة 100 متر تسميات / دقيقة |
| أقصى عرض للتسمية: | 195 مم (يمكن تخصيصها) | الحد الأقصى لطول الملصق: | 500 ملم |
| الحد الأقصى لقطر الملصق: | 400 ملم | قطر جوهر التسمية: | 76.2 ملم |
| الغراء اللاصق: | لصق الحافة الأمامية والنهائية بالذوبان الساخن | درجة حرارة اللصق: | 120 ~ 160 ℃ |
| إبراز: | ملصق الزجاجات البلاستيكية,مرصع زجاجات OPP الدوار,آلة وضع العلامات على الغراء الساخن,Rotary OPP Bottle Labeller,Hot Glue Melt Labeling Machine |
||
منتوج وصف

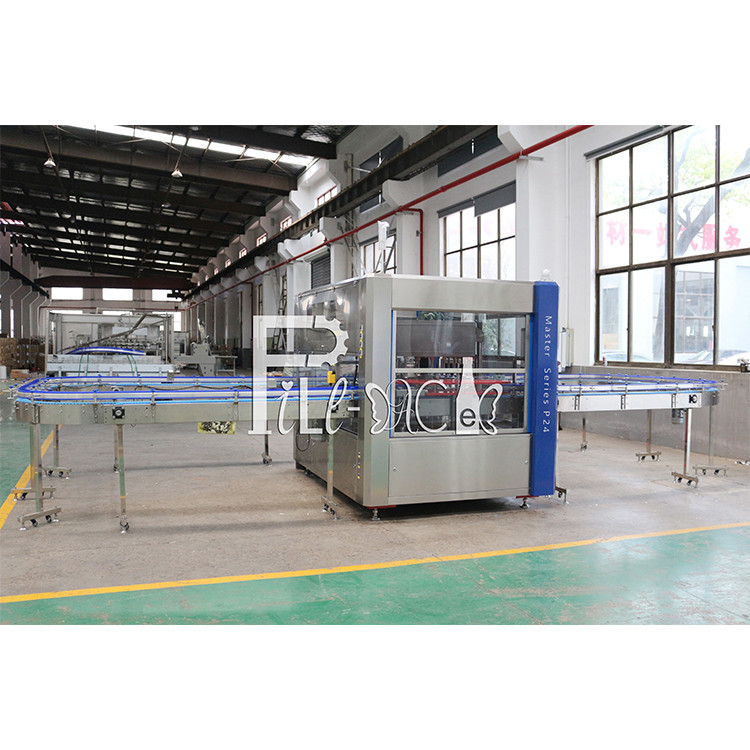

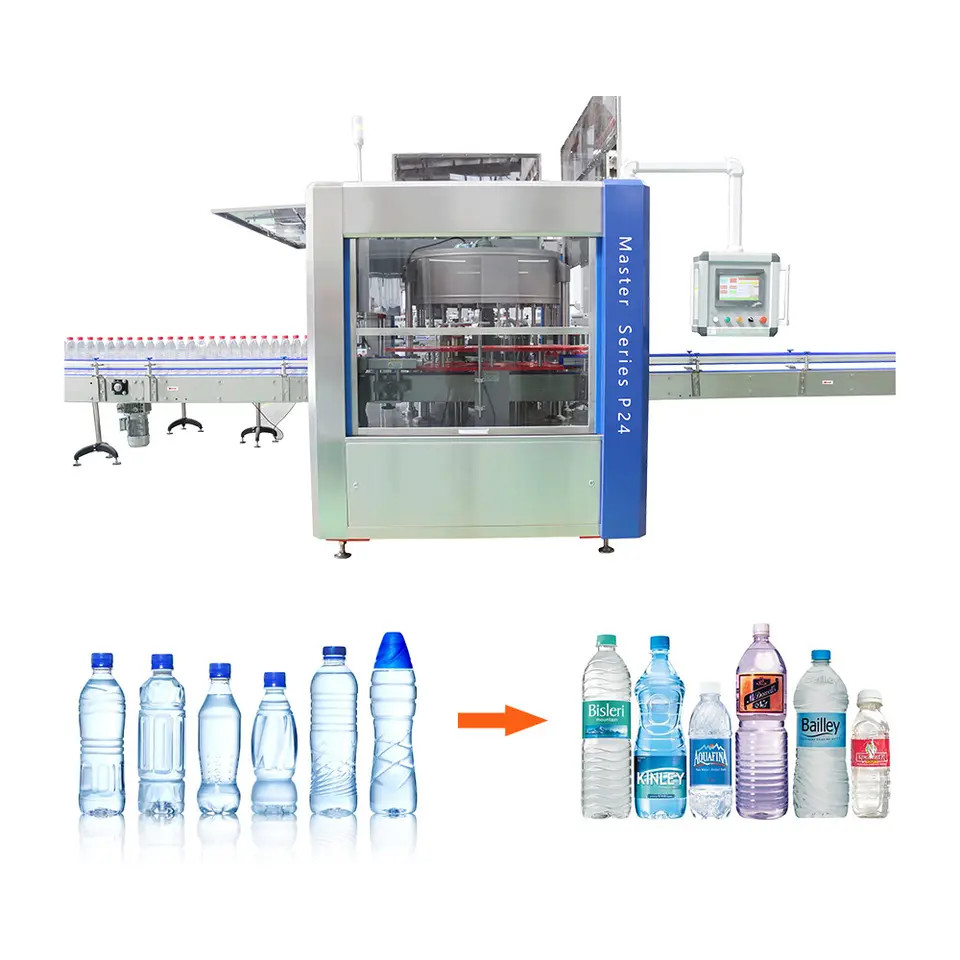

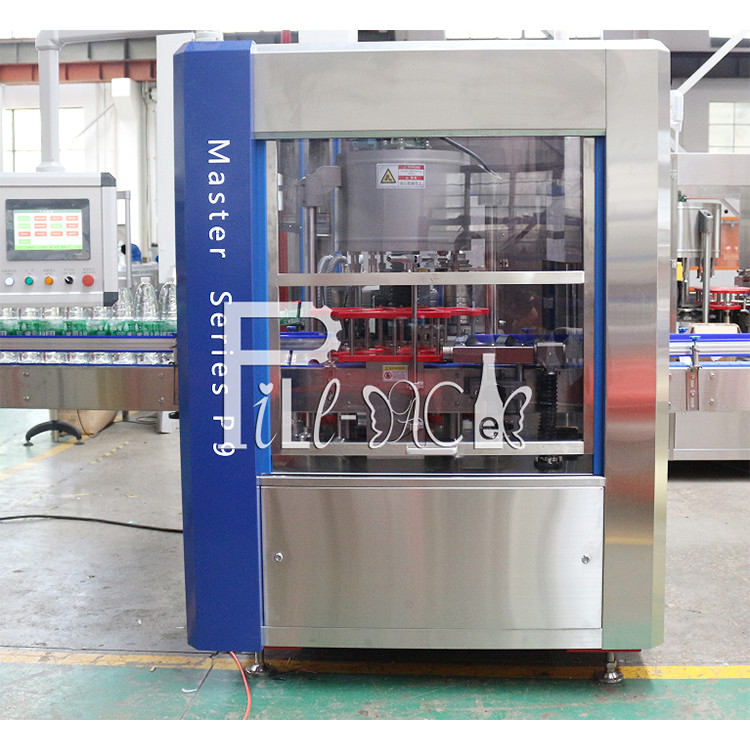

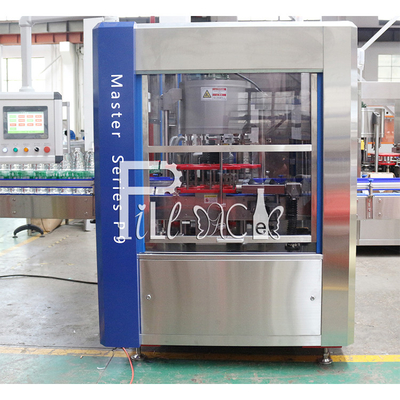

الروتاري OPP زجاجة ملصق آلة لصق الغراء الساخن آلة لصق الملصقات قضيب لمصنع زجاجة المياه البلاستيكية
مبدأ العمل
في بداية عملية العمل ، يتم تغذية الزجاجات إلى آلة الوسم بسرعة ثابتة على الحزام الناقل.يفصل جهاز التثبيت الميكانيكي الزجاجات بمسافة ثابتة ، ويدفع الزجاجات على طول حزام النقل.يشتمل النظام الميكانيكي لآلة الوسم على عجلة قيادة وعجلة وسم وبكرة.
تقوم عجلة القيادة بسحب شريط الملصق بشكل متقطع ، ويتم سحب شريط الملصق من البكرة ، وسوف تضغط عجلة الملصقات على شريط الملصق الموجود على الزجاجة بعد المرور عبر عجلة الملصقات.يتم استخدام التحكم في إزاحة الحلقة المفتوحة على البكرة للحفاظ على توتر شريط الملصق.نظرًا لارتباط الملصقات ببعضها البعض بشكل وثيق على شريط الملصق ، يجب أن يبدأ شريط الملصق ويتوقف باستمرار.
يتم إرفاق الملصق بالزجاجة عندما تتحرك عجلة الملصقات بنفس سرعة الزجاجة.عندما يصل حزام النقل إلى موضع معين ، فإن عجلة قيادة حزام الملصق سوف تتسارع إلى سرعة مطابقة للحزام الناقل ، وبعد تطبيق الملصق ، سوف تتباطأ إلى التوقف.
عملية:
تغذية الزجاجة ← الوضع المسبق ← تغذية الملصق ← وضع العلامات ← الإنهاء
المعلمات التقنية للمعدات
| نموذج | ROPP-9 | ROPP-12 | ROPP-15 | ROPP-18 | ROPP-24 |
| محطة العمل | 9 | 12 | 15 | 18 | 24 |
| الإنتاجية | 9000 بف | 12000 بف | 15000 بف | 18000 بف | 24000 بف |
| ضغط الغاز | 0.7 ميجا باسكال | ||||
| قوة | 16 كيلو واط | ||||
| الجهد االكهربى | ثلاث مراحل 380 فولت 50 هرتز | ||||
| حجم المخطط التفصيلي (م) | 2.2 * 2.1 * 2.3 | 2.3 * 2.25 * 2.3 | 2.3 * 2.25 * 2.3 | 2.4 * 2.15 * 2.2 | 2.7 * 2.15 * 2.2 |
| وزن | 2500 كجم | 2800 كجم | 3000 كجم | 3500 كجم | 4000 كجم |
|
الطول الإجمالي للمعدات (بما في ذلك الناقل) |
2500 مم | 2600 مم | 2600 مم | 2700 مم | 3000 ملم |
| سرعة الناقل | 30 م / دقيقة (يمكن تعديل سرعة خطوط النقل وفقًا للإنتاج الفعلي) | ||||
| أكبر سرعة لتغذية الملصقات | أقصى سرعة 100 متر تسميات / دقيقة | ||||
| دقة وضع العلامات | ± 1 مم | ||||
| دقة وضع العلامات المتكاملة | ± 1 مم | ||||
| أقصى عرض للتسمية | 195 مم (يمكن تخصيصها) | ||||
| الحد الأقصى لطول الملصق | 500 ملم | ||||
| الحد الأقصى لقطر الملصق | 400 ملم | ||||
| قطر جوهر التسمية | 76.2 ملم | ||||
| الغراء اللاصق | لصق الحافة الأمامية والنهائية بالذوبان الساخن | ||||
| درجة حرارة اللصق | 120 ~ 160 ℃ | ||||
| نوع التسمية | ملصق مقابل ، ملصق فيلم مركب من الورق والبلاستيك ، ملصق ورقي | ||||
| الأجزاء المتغيرة | بدلة واحدة (لتكون راضيًا عن منتج واحد ، يحتوي كل قالب على برغي تغذية ، وعجلة نجمية داخل التغذية ، وعجلة نجمة التفريغ ، وجهاز وضع الزجاجة وما إلى ذلك) | ||||
الأجزاء الميكانيكية:
مؤسسة النقل:محرك التيار المتردد TRANSTECNO 750 واط (مع التباطؤ بواسطة TRANSTECNO) ، التحكم في سرعة العاكس
ناقل:إيطاليا FLEXON LF820-K325 ناقل لوحة سلسلة النايلون الصناعي
مؤسسة النقل المركزية:محرك التيار المتردد TRANSTECNO 1.5Kw (مع التباطؤ بواسطة TRANSTECNO)
فصل الزجاجةمؤسسة:مؤسسة الزجاجة الفرعية للديدان الصناعية
بottleتغذيةمؤسسة:مع مؤسسة تغذية زجاجة الدودة ومؤسسة تغذية موقع starwheel لضمان دقة واستقرار التحميل
موضععملمؤسسة:التحديد المسبق الميكانيكي ، باستخدام مؤسسة الكاميرا لسطح الزجاجة لوضع الملصق

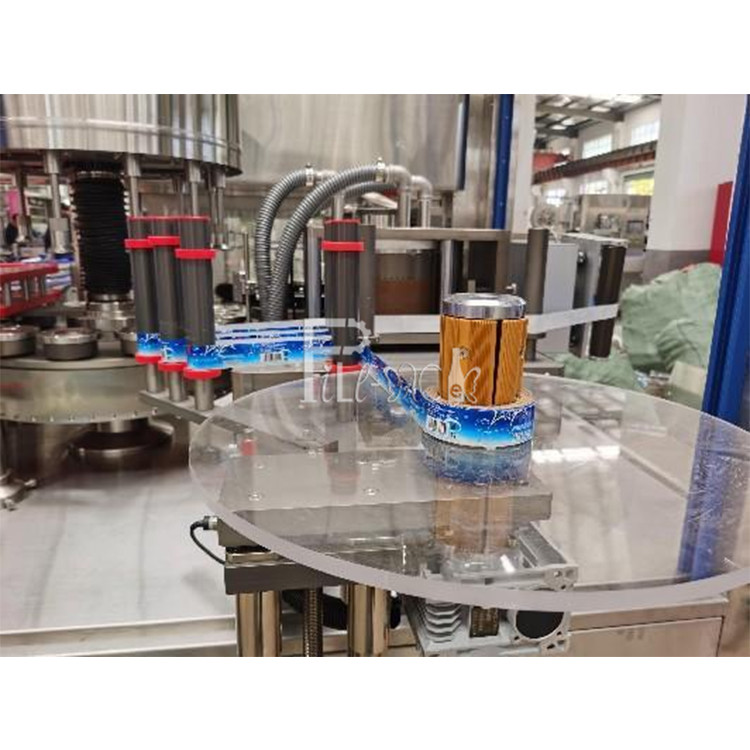

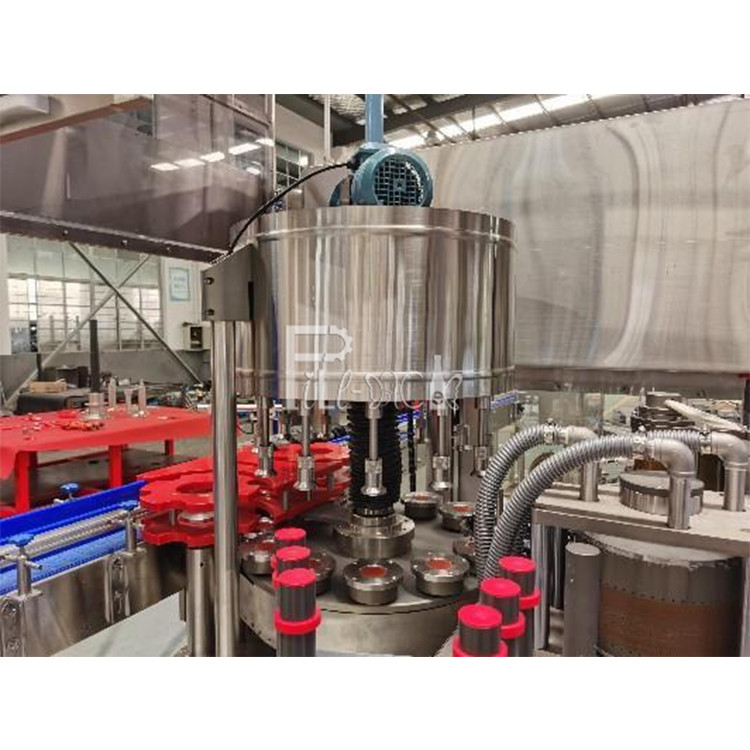

مؤسسة الملصقات:يتم التقاط الزجاجات بواسطة عجلة دوارة ، ووضع العلامات أثناء الدوران.
مؤسسة تسمية التوريد:نظام تزويد ملصقات الملصقات عالية السرعة (القيادة بواسطة محرك مؤازر)
مؤسسة التسمية الملحة:وحدة فرشاة القوس
مؤسسة الزجاجة الموجهة:ضبط عن طريق السكك الحديدية دليل قسم الإحداثيات المزدوجة
أمانجزء من الجهاز:
حماية السلامة: من أجل الحفاظ على سلامة المشغل ، عند تشغيل الماكينة ، يرجى إغلاق الأبواب الواقية
عدم وجود إنذار على الملصق: اضبط منبهًا لتذكير العامل بتغيير الملصق عند استخدام الملصق
عدم وجود إنذار للزجاجة: عند عدم وجود الزجاجة ستتوقف الآلة وتصدر إنذارًا. ستتم إعادة تشغيل الجهاز تلقائيًا بمجرد وضع الزجاجات مما يسهل الإنتاج عبر الإنترنت
إنذار تسرب الملصقات: للتحكم في جودة الملصقات
اختبار الضغط: عندما لا يمكن للضغط تلبية متطلبات المعدات ، ستتوقف الآلة عن إنتاج المنتجات السيئة
التكوين الكهربائي:
| لا. | اسم | كمية | ماركة |
| 1 | شاشة اللمس | 1 | شنايدر |
| 2 | تحكم الحركة | 1 | شنايدر |
| 3 | سائق مؤازر | 1 | شنايدر |
| 4 | أجهزة السيارات | 1 | شنايدر |
| 5 | PLC | 1 | شنايدر |
| 6 | الوحدات الإلكترونية للإخراج التناظري | 1 | شنايدر |
| 7 | التشفير | 1 | مريض |
| 8 | العاكس | 4 | شنايدر |
| 9 | مستشعر الزجاجة | 1 | باناسونيك |
| 10 | مستشعر التسمية | 2 | باناسونيك |
| 11 | قاطع دائرة | 9 | شنايدر |
| 12 | المقاولين | 5 | شنايدر |
| 13 | قوة | 1 | شنايدر |
| 14 | اضغط الزر | 4 | شنايدر |
| 15 | إنذار | 1 | شنايدر |
تفاصيل:
