200BPH 5 جالون آلة تعبئة مع صمام تجاوز

منتوج وصف

200BPH 5 جالون خط إنتاج المياه / المعدات / دلو جالون المصنع مع صمام الفائض



1.1 ، ماكينة فك وغسالة شبه تلقائية



وضع العامل الجرة المستخدمة في الجانب الأيمن من وضع إزالة الكابير ، مع إدخال الرقبة في الفتحة ، ودواسة الضغط بقدم العامل لتحرير الغطاء عن الرقبة ؛وبعد ذلك يحتاج العامل إلى أخذ البرطمان لإدخاله في الجانب الأيسر من وضع الغسيل في الغسالة.بعد وضع الجرة ، يجب إغلاق النافذة.ثم ستبدأ الغسالة من تلقاء نفسها.أثناء الغسيل ، تتم تسوية الفرشاة الداخلية داخل البرطمان ووقت الغسيل مسبقًا ، وستتوقف الغسالة عند انتهاء الوقت.يمكن تشغيل / إيقاف وظيفة التدفئة حسب حاجة العميل.

المعلمات:

الطاقة: 1.12 كيلو وات بدون تدفئة ، 2.12 كيلو وات مع تدفئة

سمك اللوحة: 1 مللي متر

حجم مكعب الماكينة: 25 * 25 مللي متر

سمك المكعب: 1.5 سم

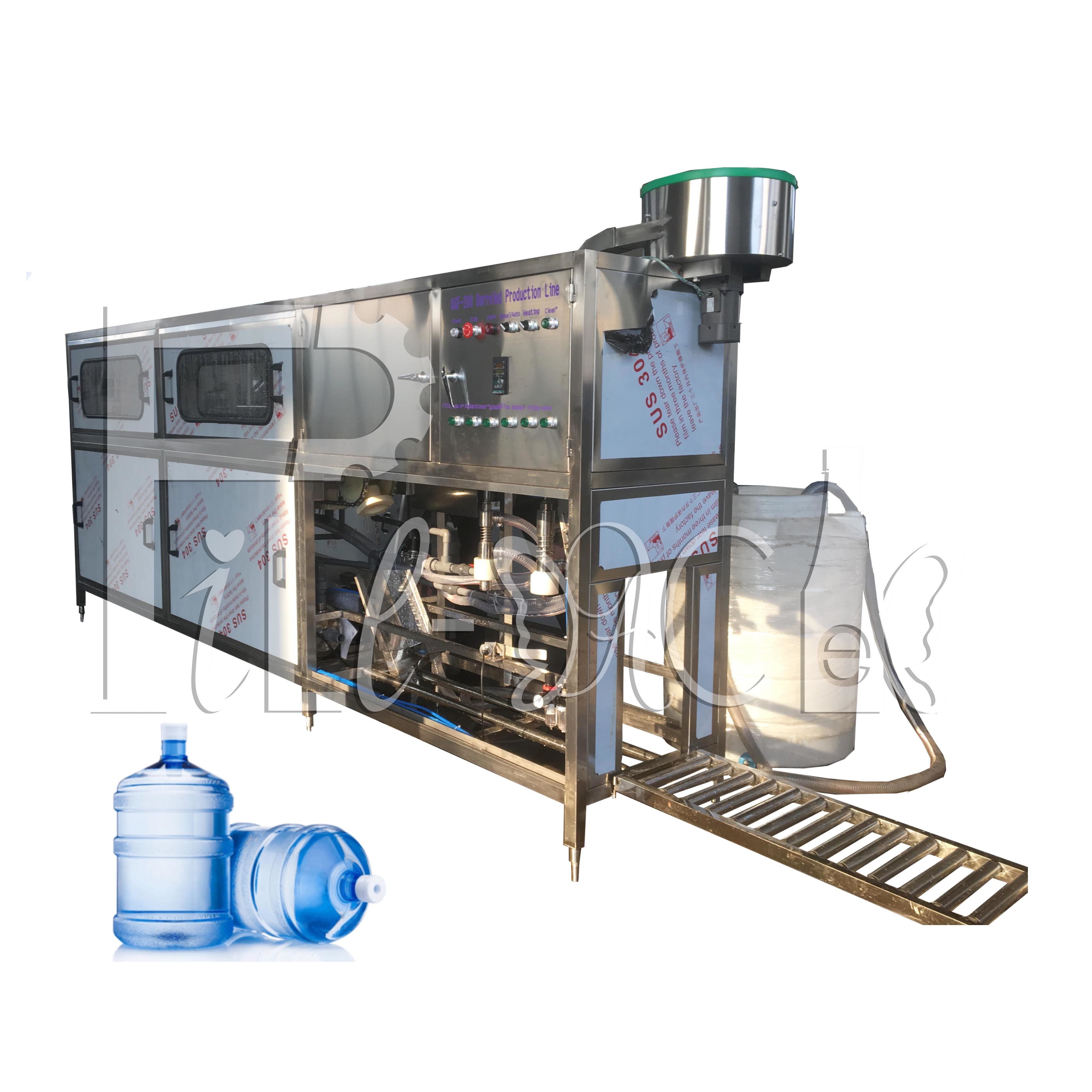

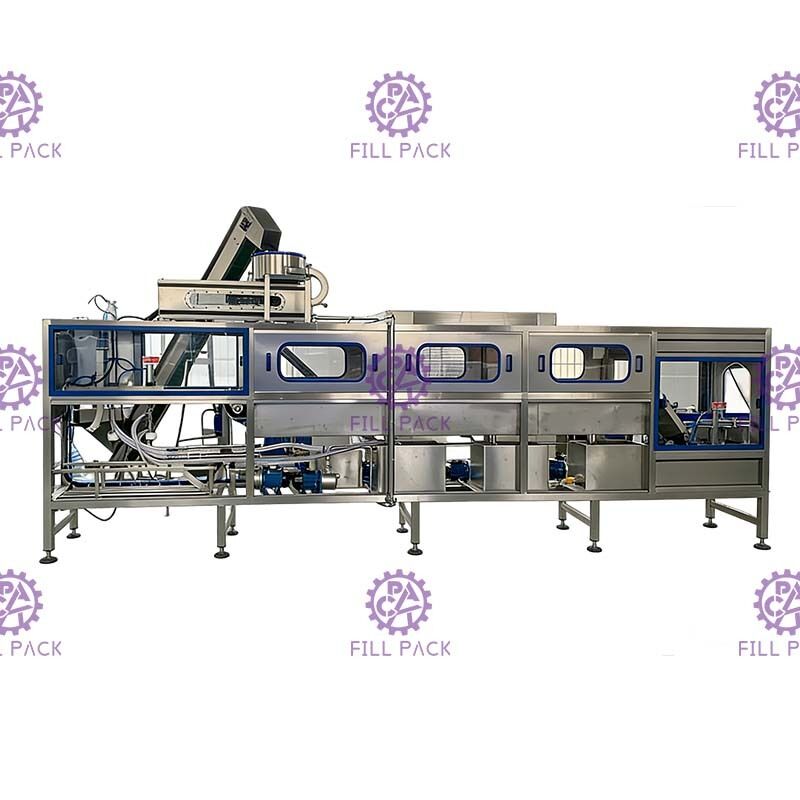

1.2 وحدة شطف-حشو-كابر أحادي الكتلة



وحدة الشطف والتعبئة 200BPH في وحدة التحكم PLC للمرجع

مبدأ:

تم دمج الغسالة مع تعبئة وتغطية معًا.إنها آلة مثالية لإنتاج برميل ماء.الآلة كلها تستخدم الفولاذ المقاوم للصدأ 304 المقاوم للعفن ويمكن تنظيفها بسهولة ، الأجزاء الكهربائية الرئيسية كلها تحمل علامات تجارية.يستخدم نظام قناة الهواء منتج العلامة التجارية Air TAC. الآلة ذات بنية مدمجة ، وسوف تشغل غرفة صغيرة ، وكفاءة العمل عالية. تحتاج فقط إلى مشغلين للتحكم ، وهو خيار جيد للمصنع للاختيار.



لا يحتاج إعداد الجهاز إلى برغي لأرضية التوصيل ، بعد خلع العلبة ، اضبط الجهاز على الأرضية المسطحة ، ثم اضبط ارتفاع الحامل واضبط ضغط الحامل ليكون متوسطًا.بعد إعداد الجهاز جيدًا ، ادخل من خلال أنبوب الماء وأنبوب التصريف والطاقة والطاقة الهوائية.



عملية العمل:

يمكن تقسيم وحدة تعبئة البراميل إلى 3 خطوات: الغسيل ، والتعبئة والسد ، إجمالي 9 محطات عمل ، وعملية العمل على النحو التالي:

(1) اضبط فوهة البرميل الفارغة على مقعد البرميل ، وسيتم غسل البرميل الفارغ أثناء وضع الوقوف على الرأس ، و 4 محطات عمل لإدخال البرميل.

(2) سيتم تقسيم عملية الغسيل إلى 4 خطوات: 1 ، غسيل بالماء الساخن القلوي 2 ، غسيل الثيميروسال ； 3 ، الغسيل بالماء النظيف ، 4 ، الغسيل بالماء النقي ، يتم ضبط كل خطوة غسيل على 8S ، بعد الغسيل ، سيكون هناك 10S للتقطير.

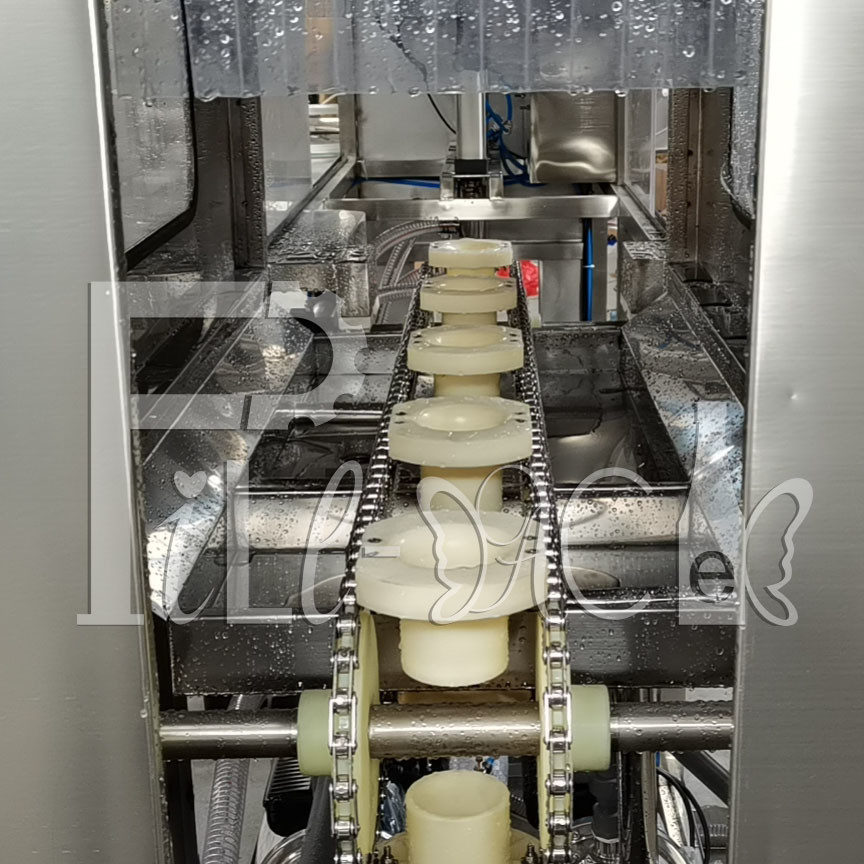

(3) سوف يتحرك البرميل بعد الغسيل لأسفل بمقدار 45 درجة خلال سلسلة المرور وسوف يخرج من السلسلة ويقلب 45 درجة بواسطة أسطوانة رفع البرميل إلى وضع الملء للتعبئة.

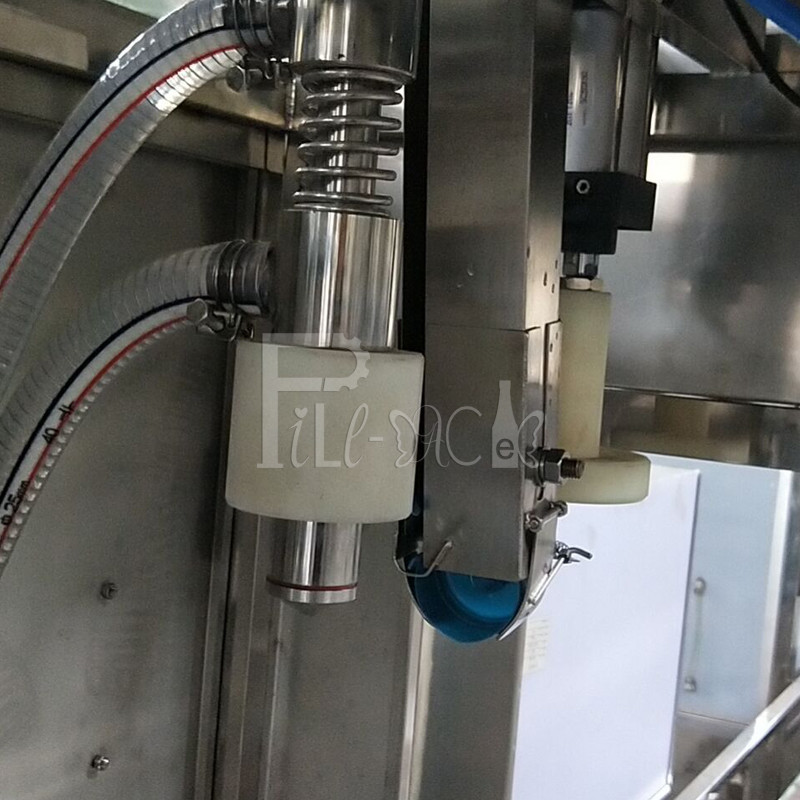

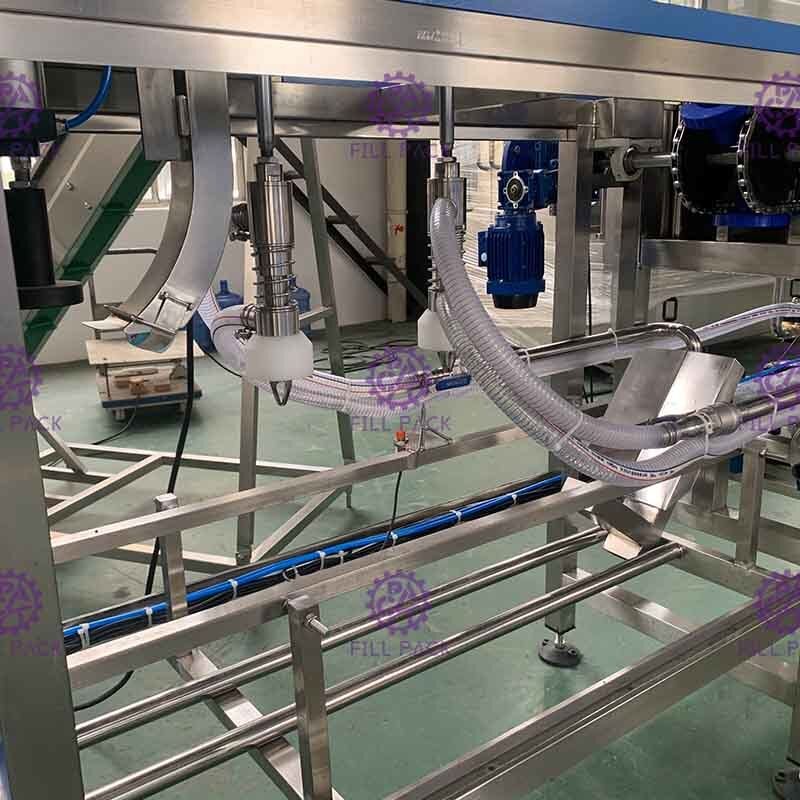

(4) سيتم دفع قيمة الملء بواسطة الأسطوانة لإدخالها في البرميل والبدء في الملء ، ويتم التحكم في وقت التعبئة بواسطة PLC ، ويمكن ضبط وقت التعبئة بواسطة لوحة التحكم وفقًا لسطح السائل الملء. بعد الملء ، ستعود المياه الإضافية إلى الماء النقي خزان بفتحة تلقائية ، يمكن أن يقلل من استهلاك المياه (لا يتم تضمين خزان المياه)

(5) بعد انتهاء عملية الملء ، سيتم دفع البرميل المملوء إلى وضع السد بواسطة أسطوانة توقف البرميل ، وتنتهي العملية برمتها حتى الآن.



الشخصيات:

1 ، يتم التحكم في الجهاز بالكامل بواسطة نظام الحواسيب الصغيرة PID ، ويتم حساب كل حركة الأسطوانة مسبقًا لمسافة القيادة ؛

2 ، يمكن للآلة العمل تحت النموذج التلقائي ، والنموذج اليدوي لفحص الجهاز ؛



المعلمات:

الأسطوانة: Air tech-Taiwan

الصمام المغناطيسي: Air tech-Taiwan

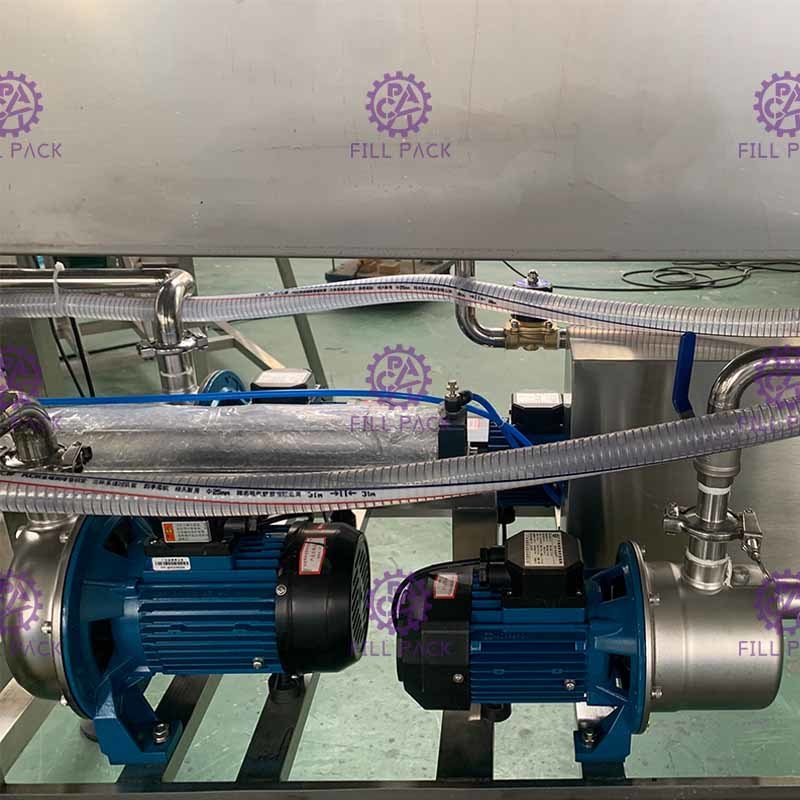

ارتفاع مضخة ملء المضخة: نانفانغ

المحرك: TWT Taiwan

الطاقة: 5.3 كيلو واط

البعد: 3300 * 780 * 1740 مم

الوزن: 320 كجم





1.3 ، فحص الضوء

الطاقة: 0.09KW الأبعاد: 1000 * 100 * 450 مم الوزن: 10 كجم



1.5 ، آلة تقلص الحرارة

التطبيق مع ورقة SUS304 ، بما في ذلك المرجل الكهربائي لتوليد البخار وتقليص الأنفاق خاصة لفيلم غطاء البرميل ؛

الطاقة: 20 كيلو وات

البعد: 800 * 600 * 1200 مم

الوزن: 100 كجم





1.6 ، آلة ترميز لفة الحبر الصلبة





وصف:

يتميز استخدام تقنية التكامل الكهروضوئي ، وعجلة الحبر الصلب المتقدمة ، بأداء ممتاز للطباعة الفورية والتجفيف الفوري ، وهو ليس من السهل محوه.الجهاز متقدم في التصميم ، ودقيق في التصنيع ، ومستقر في التشغيل ، ويتم التحكم فيه طوليًا في موضعه عن طريق التحكم الإلكتروني ، وقابل للتعديل بشكل تعسفي ، وإجراءات وأعداد الطباعة التي يتم التحكم فيها كهروضوئيًا ، ويمكن ضبط عدد الأوراق القابلة للطباعة.

تنطبق على المسافة البادئة للسطح أو تاريخ إنتاج الطباعة الملونة ، ورقم دفعة المنتج ، وتاريخ انتهاء الصلاحية ، ومؤهلات الفحص ، وما إلى ذلك من الصناديق الورقية ، والملصقات ، والعلامات ، والشهادات ، وما إلى ذلك ، مع الفرز التلقائي ، والعد التلقائي ، وتحديد المواقع العشوائية ، وأوقات الطباعة المحددة مسبقًا ، المسافة البادئة واضحة ، واللون اختياري ، وسرعة الطباعة سريعة ، والطباعة الفورية الجافة ، والخسارة وغيرها من المزايا.





الأداء والميزات:

تنطبق الميزة على الترتيب T-type أو T-type لجولة وضع العلامات المزدوجة ، T-1-11 صفوف 1-10 سطور / أحرف: R-type 1-8 OK ، 1-8 word / line.مواصفات حبيبات الكلمات هي 2 مم ، 2.5 مم ، 3 مم متوفرة.

يمكن طباعة العلامات على الورق والكرتون والأفلام البلاستيكية وورق الألمنيوم.

الآلة أوتوماتيكية ، سرعة عالية ، كفاءة عالية ، طباعة بحد أقصى 300 في الدقيقة.



المعايير الفنية:

نموذج	FP-380F
الجهد االكهربى	تيار متردد 220/50 فولت 110/60 هرتز
قوة	180 واط
أسطوانة حبر صلبة	35 * 32 مم
سرعة الطباعة	≤ 300 قطعة / دقيقة
حجم الكائن	L: 50-500 مم W: 30-190 مم
خط الطباعة ماكس	نوع T (10.5PT): 11 خطوط (بحد أقصى 10 أنواع / خط) نوع R (10.5PT): 8 خطوط (بحد أقصى 8 أنواع / خط)
حجم الطباعة	في نطاق 60 - 250 ملم
اكتب الحجم	2 * 1.5 مم (8PT) 2.5 * 2 مم (9PT) 3 * 3 مم (10.5PT) 4 * 2.5 مم (18PT)
الوزن الصافي	23 كجم
البعد	440 * 345 * 300 ملم



معلومات التعبئة للخط بأكمله:

لا.	وصف	التعبئة	الكمية.	الأبعاد (مم)	وزن
1	آلة إزالة الكابلات وغسالة الفرشاة	حقيبة خشبية	1 حزمة	900 * 900 * 1250	250 كجم
2	حشو ، مدقق ضوئي ، ناقل أسطواني ، نفق متقلص ، آلة تشفير	حقيبة خشبية	1 حزمة	4030 * 760 * 1770	700 كجم



رسم تخطيط المصنع (مم):

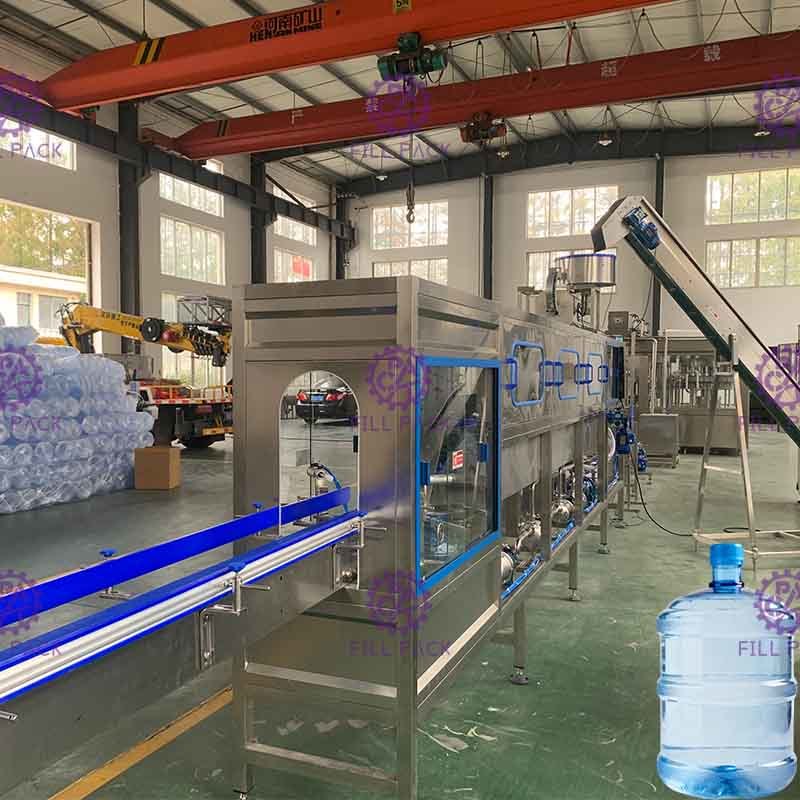

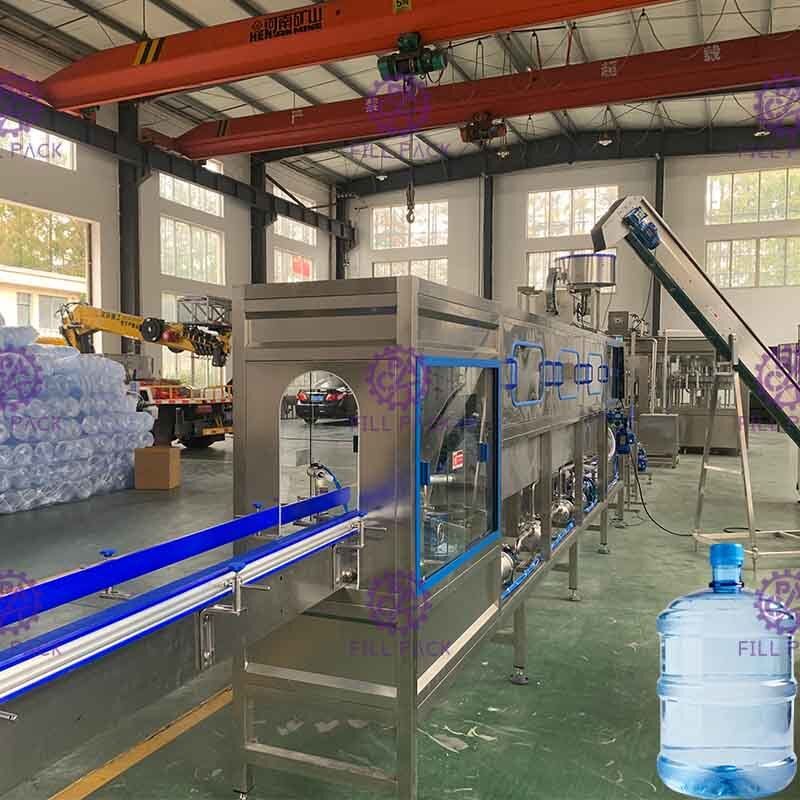

خط الإنتاج الكامل للمرجع.
