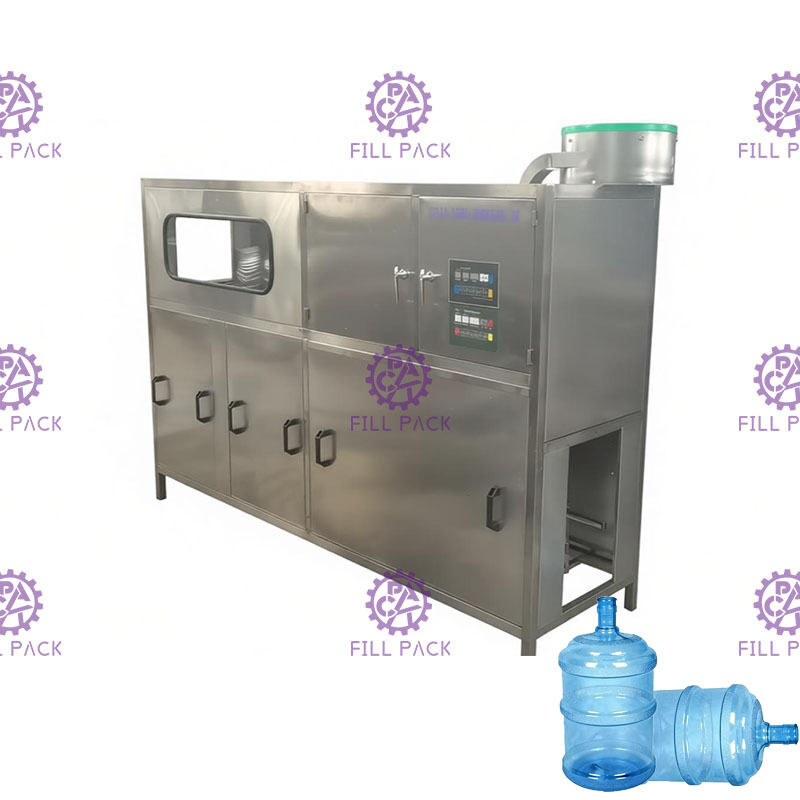

خط إنتاج تعبئة المياه 100BPH 3 جالون مع صمام تجاوز

منتوج وصف

100BPH خط إنتاج مياه 3 غالونات / معدات / مصنع دلو غالونات مع صمام التفريغ

المبدأ:

هذه آلة ملء 5 جالون متكاملة مع وظائف غسل الجرة ملء الغطاء معا.

يعمل العامل يضع الجرة الفارغة على حامل الجرة يدوياً ، سيتم نقل حامل الجرة مع الجرة مسبقاً لغسل الجرة ، قوة النقل بواسطة أسطوانة التروس ؛

سيتم تقسيم الغسيل إلى أربعة أجزاء ، العملية الأولى هي غسل محلول الصابون الساخن ، الخطوة الثانية شطف السائل المطهر ، العملية الثالثة هي تنظيف المياه المعاد تدويرها ،المرحلة الأخيرة هي غسل مياه الشرب النقية;

بعد غسل، ستسقط الجرارات على لوحة زاوية من حامل الجرار بواسطة سلسلة نقل بقوة الجاذبية.

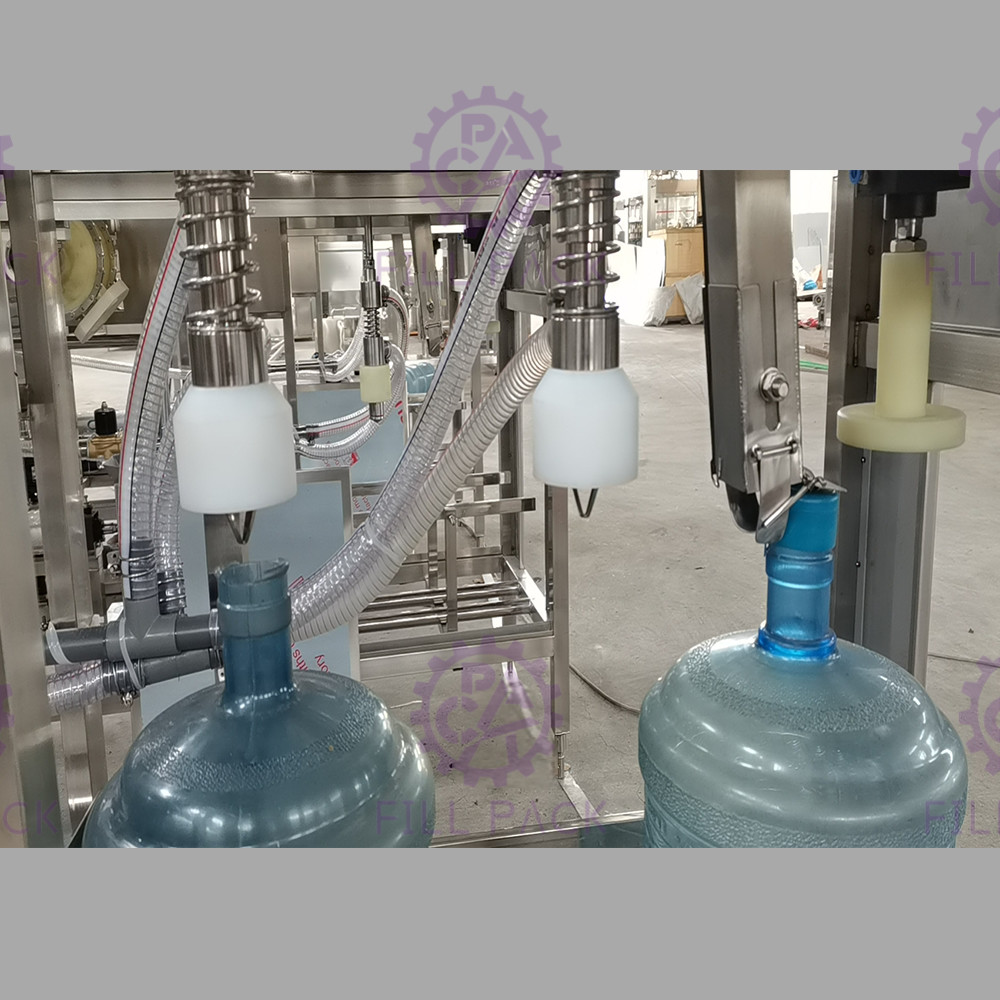

ثم سيتم دفع الجرارات عن طريق دفع الأسطوانة إلى تحت رأس التعبئة ، ثم بدء التعبئة ؛

يمكن التحكم في حجم التعبئة عن طريق ضبط وقت التعبئة.

سيتم دفع الجرار المملوءة إلى تحت رأس الغطاء بواسطة الجرارات الفارغة بعد ذلك.

العامل يضع الكثير من الأغطية غير المنظمة في محمول الأغطية، وسيقوم محمول الأغطية بترتيب الأغطية تلقائيًا لتحميلها إلى السكة الحديدية.

عندما تمر الزجاجات المملوءة تحت رأس الغطاء ، سوف تسقط الغطاء إلى أسفل على عنق الجرة ، ثم ستقوم أسطوانة الغطاء بالغطاء تلقائيًا بواسطة أسطوانة الضغط على الغطاء.

تفاصيل الغسل:

الجزء المضغوط للغطاء:

تفاصيل الأنابيب:

الشخصيات:

1، يتم التحكم في آلة ملء 5 جالون بأكملها من قبل نظام Mitsubishi PLC، يتم حساب جميع رحلات الأسطوانة مقدما لمسافة القيادة؛

2، آلة ملء 5 جالون يمكن أن تعمل تحت النموذج التلقائي، النموذج اليدوي هو للتحقق من الجهاز؛

المعلمات:

مضخة الشطف 1: 0.37KW

مضخة الشطف 2: 0.37 كيلوواط

مضخة التعبئة: 0.55 كيلوواط

محرك تصنيف الغطاء: 0.09 كيلوواط

الأبعاد: 3100*570*1450mm (حامل الغطاء على الجانب) /2700*570*1720mm (حامل الغطاء على الجزء العلوي) + 2000mm ناقل

الوزن: 400 كجم

قائمة قطع الغيار الموصى بها:
