200BPH 5 جالون ملء آلة مع غسالة دي كابر
اتصل شخص : Alice Gu
رقم الهاتف : 86-15862615333
ماذا؟ : +8615862615333
| الحد الأدنى لكمية : | 1 مجموعة | الأسعار : | negotiable amount |
|---|---|---|---|
| تفاصيل التغليف : | حقيبة خشبية | وقت التسليم : | 15-25 يوم عمل |
| شروط الدفع : | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام | القدرة على العرض : | 5 مجموعات / شهر |
| مكان المنشأ: | ZhangJiaGang JiangSu الصين | اسم العلامة التجارية: | FILL PACK |
|---|---|---|---|
| إصدار الشهادات: | CE, ISO9001 | رقم الموديل: | QGF-1500 |
|
معلومات تفصيلية |
|||
| حجم الزجاجة: | زجاجة 5 جالون | سعة: | 1500BPH |
|---|---|---|---|
| يتحكم: | PLC | مواد: | الفولاذ المقاوم للصدأ 304 |
| الصف التلقائي: | تلقائي | شرط: | جديد |
| قوة: | 1.38 كيلو واط | ||
| إبراز: | آلة تعبئة المياه الأوتوماتيكية 1500bph,آلة تعبئة المياه الأوتوماتيكية PLC,آلة تعبئة المياه 1500bph |
||
منتوج وصف
دلو / برميل / جالون زجاجة ماء شطف حشو كابر معدات / مصنع / آلة / نظام / خط
قائمة المعدات:
| العناصر | اسم الآلة | نموذج | الحجم (مم) | الكمية. |
| 1.1 | آلة إزالة الكابلات التلقائية | BG-3 | 1200 * 500 * 2100 | 1 مجموعة |
| 1.2 | غسالة خارجية من النوع الخطي | LXT-10 | 3500 * 1200 * 2100 | 1 مجموعة |
| 1.3 | شطف جرة أحادي الكتلة | CXJ-24 | 13000 * 2300 * 2500 | 1 مجموعة |
| 1.3.1 | جهاز تحميل وتفريغ الدورق الأوتوماتيكي | ST-6 | / | 1 مجموعة |
| 1.4 | ماكينة تعبئة وتغليف دورانية أوتوماتيكية | TG-14 | 3000 * 2300 * 2200 | 1 مجموعة |
| 1.4.1 | غسالة أوتوماتيكية ذات غطاء رافع | SG-1 | 800 * 800 * 3000 | 1 مجموعة |
| 1.5 | آلة وسم الأكمام | TB-50 | 1500 * 800 * 2000 | 1 مجموعة |
| 1.5.1 | نفق الانكماش بالبخار | / | 600 * 600 * 1000 | 1 مجموعة |
| 1.5.2 | نظام ناقل اتصال ومحرك لجزء نظام وضع العلامات المتقلص | 6 م | ||
| 1.6 | فحص الضوء | CL-1 | 1000 * 100 * 450 | حاسب شخصي 1 |
| 1.7 | حزام النقل (254 مم) * 14 متر + ناقل حزام الزاوية * 1 قطعة + محرك (0.75 كيلو واط) * 2 مجموعات + ناقل أسطواني * 4 أمتار + ناقل بكرة الزاوية * 1 قطعة | 1 بدلة | ||
| 1.8 | طابعة كود نافثة للحبر | أوه -338 | 347 * 220 * 100 | 1 مجموعة |
| 1.9 | المعبئ نوع دوار الذراع الأوتوماتيكي | RMD-2000 | 2500 * 1850 * 2600 | 1 مجموعة |
1.1 ، آلة إزالة السد الأوتوماتيكية مع 4 رؤوس للرجوع إليها
يتم تشغيل هذه الآلة بواسطة أسطوانة ، يتم التحكم فيها بواسطة PLC ؛العمل التلقائي عن طريق فحص البرميل ؛الآلة لديها 3 رؤوس إزالة السد.يتكون رأس إزالة السد من جهاز مخلب وأسطوانة ، ويمكن أن يتحرك موضع رأس إزالة السد لأعلى ولأسفل ، ويمكن ضبط جهاز المخلب قليلاً ليكون مناسبًا لأغطية مختلفة.
عندما تدخل زجاجة الغالون إلى الماكينة ، سينخفض رأس إزالة السد وسيعمل جهاز المخلب بإحكام على جوانب غطاء البرميل ، ثم يرفع البرميل لخلع الأغطية ؛وعندما يتم نزع الأغطية ، ينفخ هواء الضاغط الأغطية في قادوس الغطاء ، ثم يسقط في الخارج في حامل العميل ؛
يتم ضبط ضغط المخلب لحماية الأغطية ؛
رأس إزالة السد: 3 رؤوس
الأبعاد: 1200 * 500 * 2100 مم
استهلاك الهواء: 0.1 م 3 / دقيقة
ضغط الهواء: 0.6 ميجا باسكال
ماركة تعمل بالهواء المضغوط: Airtac
الوزن: 180 كجم
عام:
يتم التحكم في الماكينة بواسطة PLC وتستخدم لغسيل الفرشاة الخارجية لجرار الجالون ؛عندما يتم إرسال البرطمانات إلى الماكينة بواسطة الناقل ، فإن الفرش الموجودة بالداخل مدفوعة بالمحرك سوف تدور بسرعة.يتكون شكل الفرشاة الرئيسي وفقًا لشكل البرطمان والحجم الذي سيتم غسل عنق البرطمان والكتف فيه تمامًا.سيتم عرض المياه في نفس وقت غسل الفرشاة.
لا حاجة لضاغط الهواء ، إنه سهل للإنتاج والصيانة ؛
حدود:
البعد: 3500 * 1200 * 2100 مم
الوزن: 1000 كجم
القدرة: 3 KW
الفرشاة الرئيسية: 20 قطعة
الفرشاة السفلية: 10 قطع
خزان المياه: قطعة واحدة
مع وظيفة حماية البرميل
عناصر:
سماكة اللوح: 2 مم SUS 304
الفرش: نايلون
مضخة الماء: NanFang
المحرك: سانلي
PLC: ميتسوبيشي
مفتاح الحد: ORMON
قواطع: شنايدر

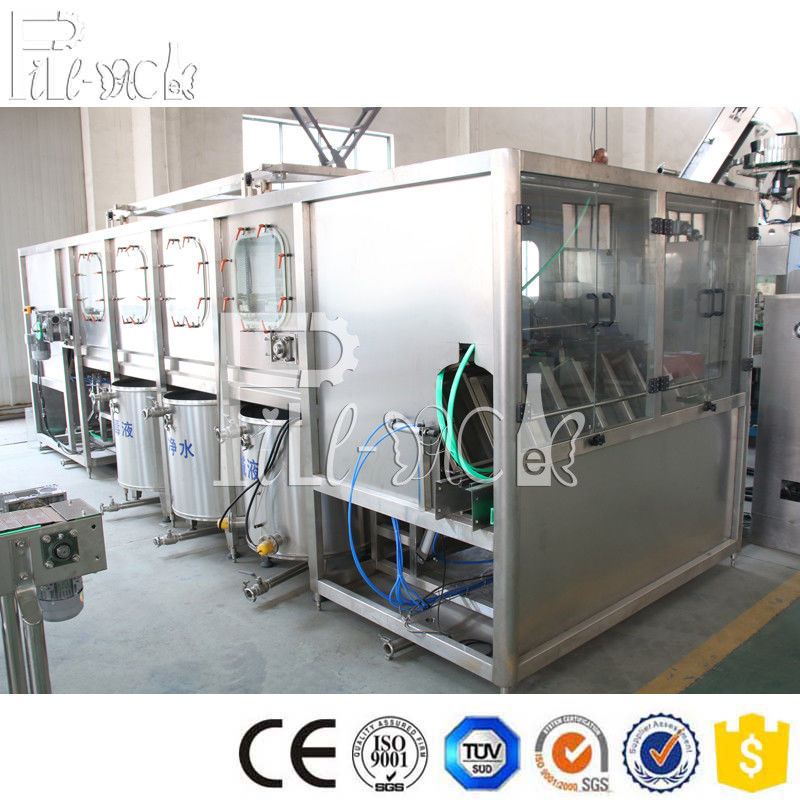

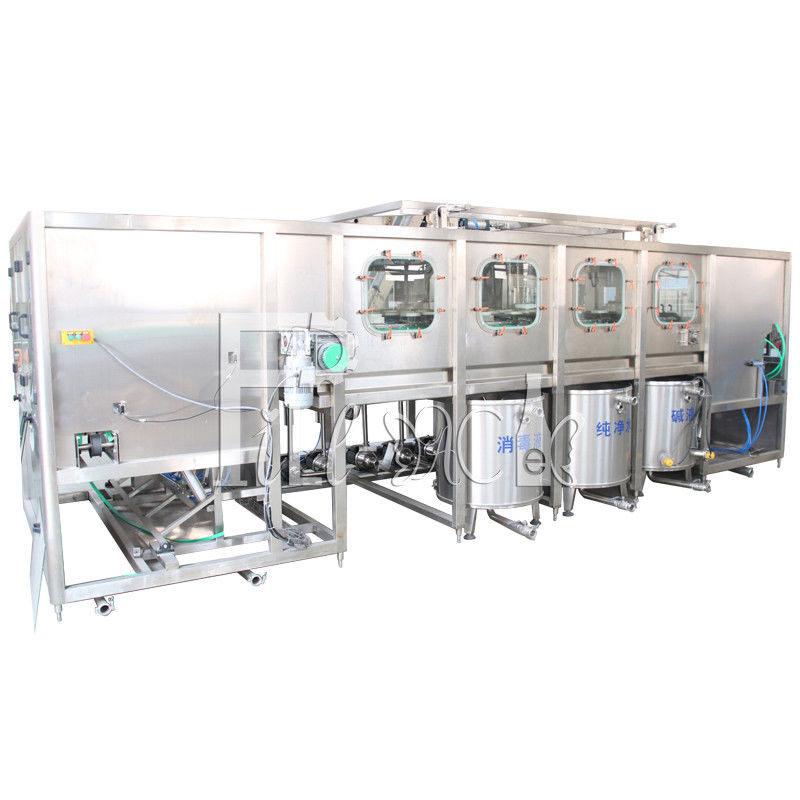

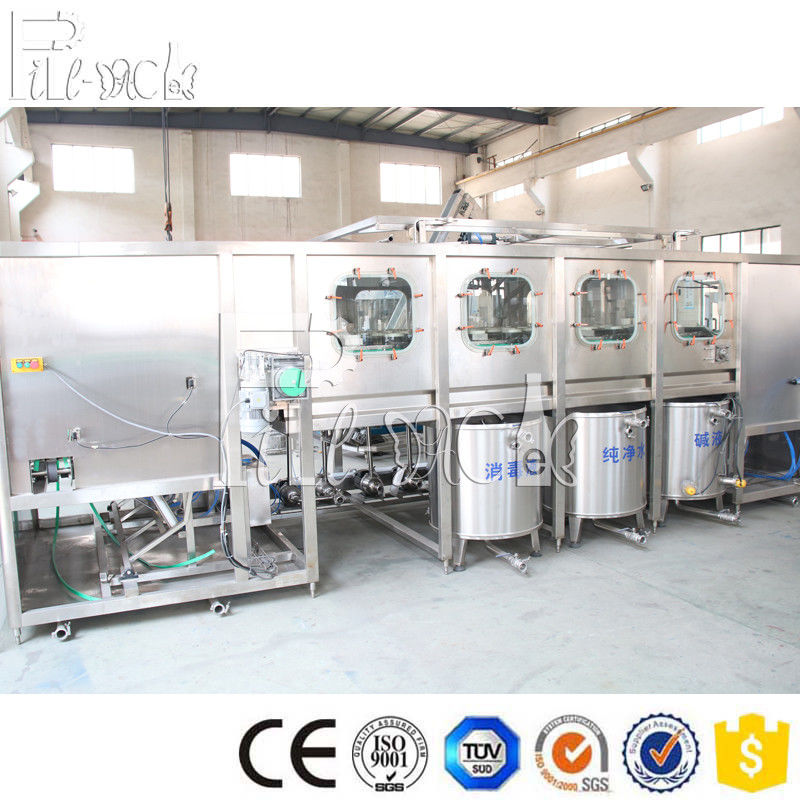

1.3 ، شطف جرة أحادي الكتلة (مع رؤوس شطف من النوع العلوي)
الشطف مقسم إلى 18 مرة ويتم ضبط محطات التصريف بعد كل خطوات شطف بواسطة سائل قلوي ، وإعادة تدوير المياه العائدة ، والمياه المعقمة والمياه النقية ، كل محطة زمنية هي 8S.
عند تشغيل الطاقة ، كان نظام التحكم المنطقي القابل للبرمجة (PLC) يعمل بالكهرباء ، والشطف الكهربائي وسلاسل النقل الكهربائية ، ثم الزجاجة الأوتوماتيكية تجعل الزجاجة تدريجيًا في كل عملية تبدأ في التدفق (يمكن ضبط وقت التنظيف ودرجة حرارة الغسول عبر شاشة تعمل باللمس) ، والشطف هو اكتملت الزجاجة بعد رف الزجاجة لأسفل لتقع على الناقل.
تحتوي الماكينة على أربعة خزانات: خزان مياه قلوي ساخن مكون من قطعتين (درجة حرارة مستهدفة مختلفة) ، قطعة واحدة من خزان المياه المطهر ، خزان مياه خلفي قطعة واحدة.قمع بغطاء زجاجي ، يمكنك داخل مراقبة مستوى المياه.
يحتوي الخزان على إنذار منخفض المستوى ، عندما يكون هناك الكثير من الماء ، يمكن أن يفيض من خلال منفذ الفائض ؛تم تجهيز الخزانات القلوية بسخان يتم التحكم فيه حراريًا ، حيث يحتوي كل خزان على تصريف سفلي ، ويتم تصريف المياه المختلطة عبر المخرج عبر قناة الصرف.
المياه النقية غير مجهزة بخزان مياه ، والوصول المباشر إلى مضخات المياه NanFang. يحتوي كل منفذ للمضخة على صمام ، قم بغسل الماء تلقائيًا لضمان المرور ؛لا يعمل عند خروج الماء من الصمام للعودة إلى خزانهم (الماء النهائي يعود إلى المضخة قبل خط الأنابيب) ، لتجنب المضخة المتكرر بدء التشغيل ، وتحسين عمر المضخة.
تتكون آلية تفريغ الزجاجة من دلو مسند ، حامل رف الزجاجات ، أسطوانات عمودية ومكونات أخرى ، يتم الانتهاء من غسل الزجاجة ، بعد السقوط من الزجاجة ، مباشرة على الناقل.
حدود:
سماكة اللوح: 2 مم SUS 304
مضخة الماء: NanFang
المحرك: سانلي
الاسطوانة: AIRTAC
مستشعر الصورة: Autonics
استهلاك الهواء: 0.6 م 3 / دقيقة ؛0.6 ميجا باسكال
طاقة التسخين: 18KW ، أجزاء أخرى الطاقة: 6KW
البعد: 13000 * 2300 * 2500 مم
الوزن: 5500 كجم
عام:
تعتمد هذه الآلة على تعبئة الضغط الجزئي الذي يقوم بدلو سائل الري عبر المضخة إلى الماء ، وتأكد دائمًا من أن عملية الملء كانت مليئة بالبراميل من حالة سائل الري ، وأعلى برميل سائل الري مع مستشعر الضغط ، ومستشعر الضغط من خلال الإشارة إلى العاكس عن طريق التحكم في سرعة محرك المضخة العاكس ، وبالتالي ضمان ضغط ملء ثابت.
يتم تغذية الزجاجة بواسطة عجلة نجمية في آلة تعبئة الزجاجات ، ومنطقة الملء للوصول إلى نقطة البداية ، وسوف تصمد زجاجات الأسطوانة على طول الكامة ، وتبدأ في ملء صمام لملء الزجاجة ، والجسم ، وما إلى ذلك معًا بالتناوب بشكل متزامن ؛تصل الزجاجات إلى منطقة تحميل نقطة نهاية الري ، للوصول إلى زجاجات أسطوانة الكاميرا ذات صمام ملء منخفض لإعادة الضبط الذاتي ، وملء نهاية البرميل بعجلة النجمة المرسلة من آلة تعبئة الزجاجات.
مكون:
PLC: ميتسوبيشي
مكونات الهواء: AirTAC
مضخات المياه: NanFang
محول الطاقة: ميتسوبيشي
حدود:
الطاقة: 5 كيلو واط
رؤوس التعبئة: 14 قطعة
البعد: 3000 * 2300 * 2200 مم
الوزن: 3000 كجم
عام:
يتم تطبيق إطار آلة وضع العلامات على غلاف زجاجة جالون على غلاف الملصق الموجود على فوهة زجاجة الغالون ، وهو مصنوع من الفولاذ المقاوم للصدأ SUS304.الإطار بسيط وجميل ومقاوم للماء وليس الصدأ.إنه سهل التنظيف.
نظام القطع الخاص: اعتماد تقنية whist and con-volute.قطع الملصق مسطح ، بدون نتوء.
تؤكد مجموعة موقع الملصق صحة الأكمام.
اعتماد تصميم المجموعة النموذجية ، وحدة التحكم ؛تحقيق الصدق والسرعة.
مع شاشة عملية اللمس ذات النوعية الجيدة ، تحقق العملية عن طريق الإصبع ، سهلة ومختصرة.
إنها آلة تعبئة أوتوماتيكية عالية.شخص واحد فقط يعالج ، عملية سهلة.
أعلى درجات الأمان والاستقرار للتشغيل وتوفير الوقت للقوى العاملة.
1.6 ، فحص الضوء
الطاقة: 0.09 كيلو وات
البعد: 1000 * 100 * 450 مم
الوزن: 10 كجم
1.7 ، طابعة رمز نافثة للحبر
1.المعلمات:
حجم العبوة الخارجية لطابعة كود Ink jet: 33 * 27 * 17 سم
الوزن الصافي لطابعة الأكواد النافثة للحبر: 0.75 كجم
الوزن الإجمالي لطابعة الأكواد النافثة للحبر: 2.3 كجم
حجم العبوة الخارجية للدعم: 38 * 20 * 20 سم
الوزن الإجمالي للدعم: 4 كيلو جرام
1.9 رافعة أوتوماتيكية من النوع الدوار
وصف:
إنها تعتمد على ناقل أسطواني من النوع المنزلق للجاذبية الذاتية لنقل البرميل ، ولا يوجد استهلاك للطاقة في وضع الاستعداد ؛
يمكن لمنصة البليت الأوتوماتيكية تكديس خمسة جالونات من المياه النهائية في 3 طبقات ، كل منها 16 برميل ، أي 16 * 3 = 48 برميل ، ويمكن أن تصل السرعة إلى -2000 برميل / ساعة ، مما لا يوفر فقط مساحة المياه النهائية ، ولكن أيضًا يوفر بشكل كبير عدد العمالة وكثافة العمالة للعمال ؛
يتميز هذا المنتج بالأداء المثالي ، والتشغيل البسيط ، والعمل المستقر والموثوق ، والهيكل المعقول ، والصيانة المريحة ، ودرجة عالية من الأتمتة.إنه يلبي متطلبات النظافة الغذائية وهو المنتج الأكثر مثالية لمصنعي مياه الشرب سعة 5 جالون.
رسم تخطيط المصنع (مم):
