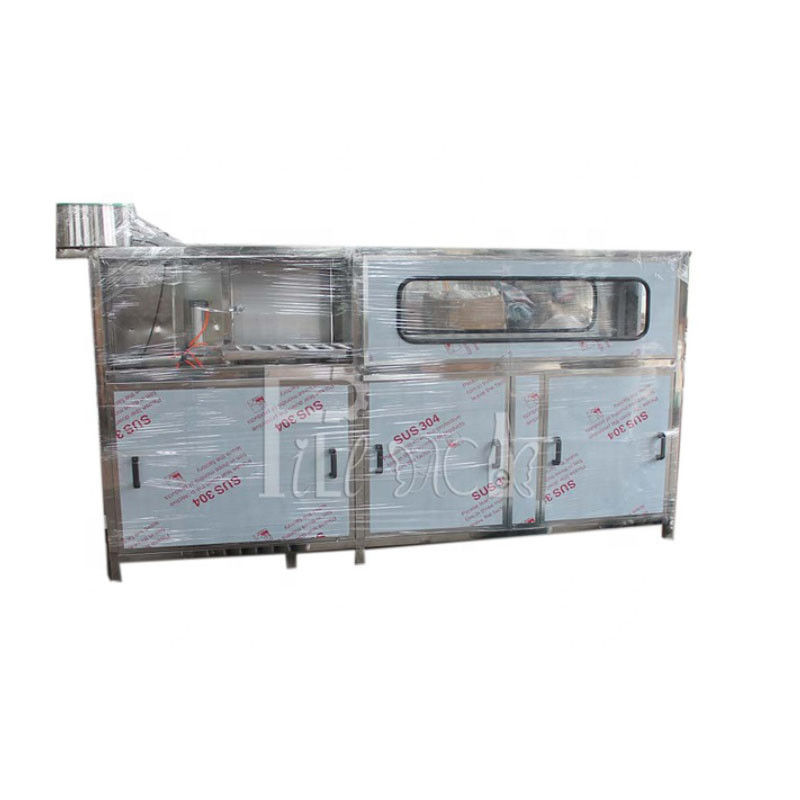

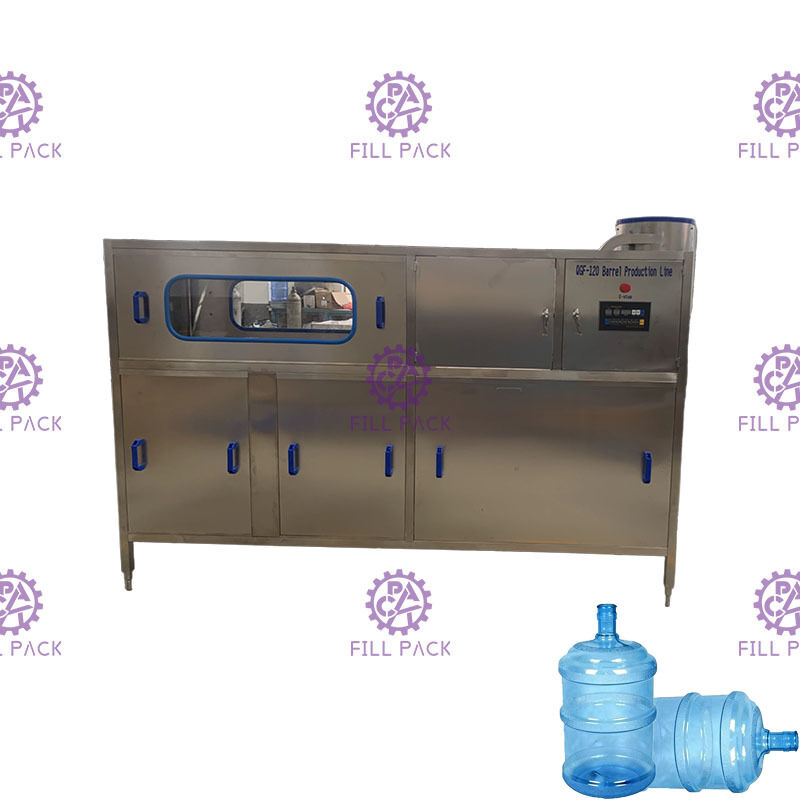

120bph PLC Sus304 5 جالون معدات تعبئة المياه

1 ، ماكينة شطف-حشو-كابر أحادية الكتلة مع كامل SUS304

مبدأ:

تم دمج محطة إنتاج المياه بالغالون هذه مع وظائف تعبئة وتغليف وغسيل البرطمان معًا ؛

يقوم العامل بتحميل الجرة الفارغة على حامل الجرة يدويًا ، وسيتم نقل حامل البرطمان مع البرطمان مسبقًا لغسل الجرة ، وتكون قوة النقل بواسطة أسطوانة التروس ؛

سيتم تقسيم الغسيل إلى 3 أجزاء ، العملية الأولى عن طريق سائل مطهر ، العملية الثانية عن طريق إعادة تدوير غسل المياه ، العملية الثالثة بالمياه النقية ؛

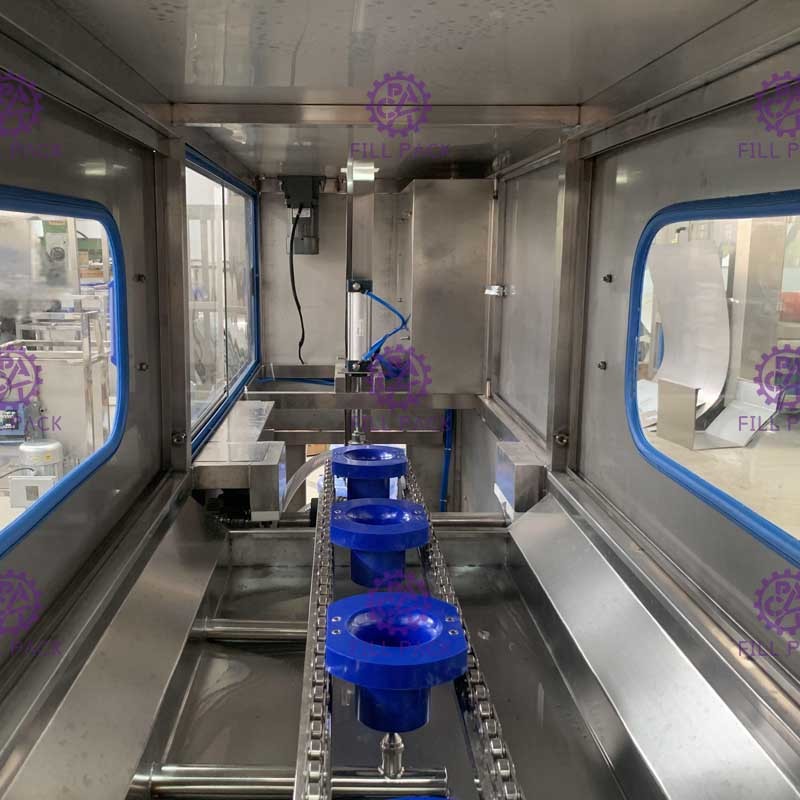

بعد الغسيل ، سوف تسقط البرطمانات على لوحة الزاوية من حامل البرطمان بواسطة سلسلة النقل بقوة الجاذبية ؛

ثم يتم دفع البرطمانات عن طريق دفع الأسطوانة إلى أسفل رأس التعبئة ، ثم بدء الملء ؛

يمكن التحكم في حجم التعبئة عن طريق ملء وقت الإعداد.

سيتم دفع الجرار المملوءة إلى أسفل رأس السد بواسطة الجرار الفارغة بعد ذلك.

يضع العامل الكثير من الأغطية غير المنتظمة في محمل الغطاء ، وسيقوم محمل الغطاء بفرز الغطاء تلقائيًا للتحميل إلى سكة الغطاء.عندما تمر الزجاجات المملوءة تحت رأس السد ، يسقط الغطاء على عنق الجرة ، ثم تقوم أسطوانة السد بالتغطية تلقائيًا عن طريق ضغط الغطاء على الأسطوانة.

الشخصيات:

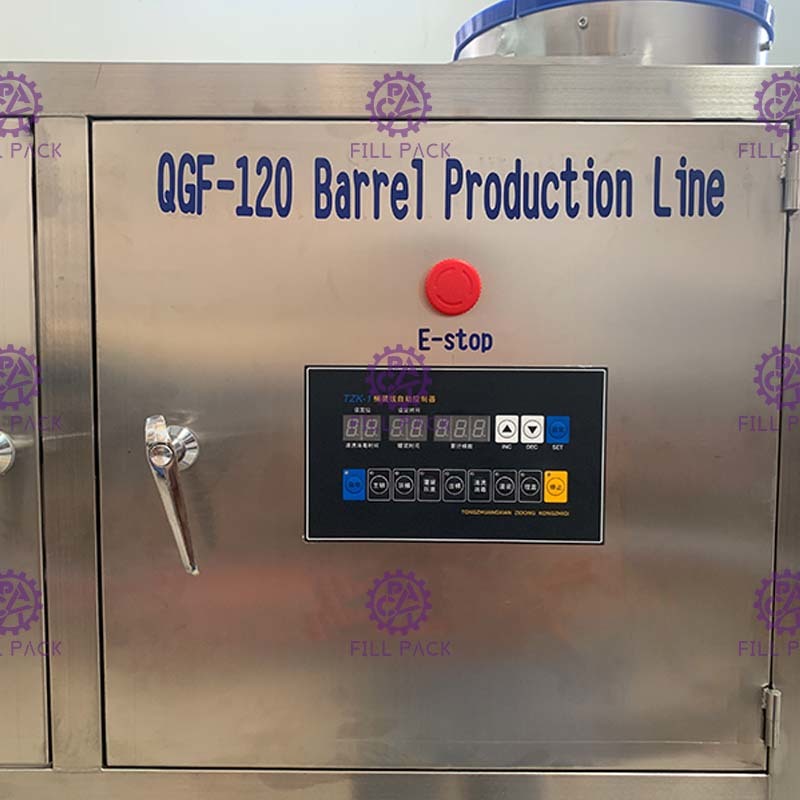

1 ، يتم التحكم في الجهاز بالكامل بواسطة نظام الحواسيب الصغيرة PID ، ويتم حساب كل حركة الأسطوانة مسبقًا لمسافة القيادة ؛

2 ، يمكن للآلة العمل تحت النموذج التلقائي ، والنموذج اليدوي لفحص الجهاز ؛

حدود:

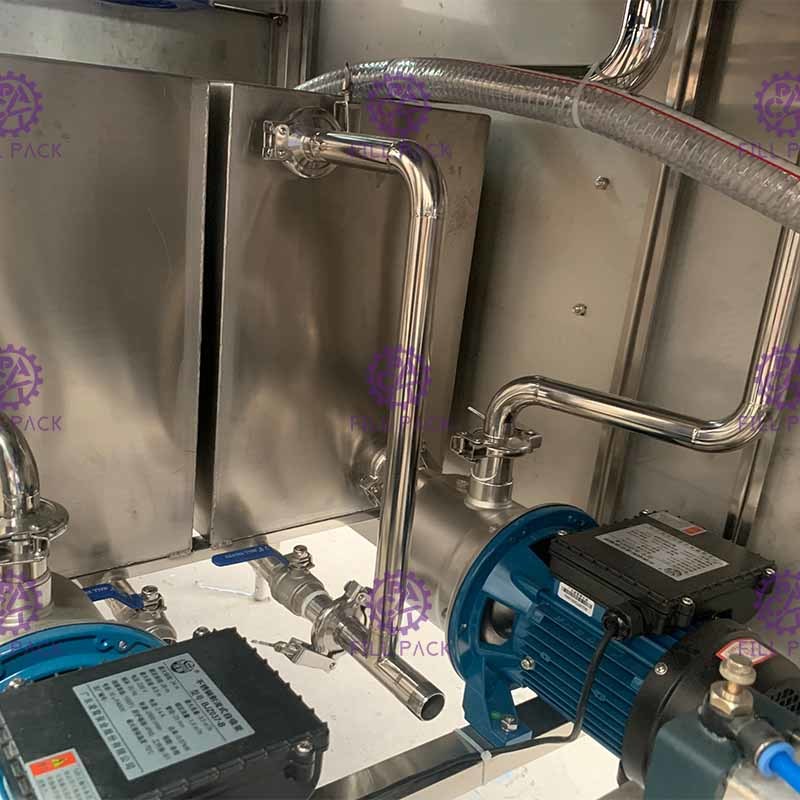

مضخة الشطف 1: 0.37 كيلو وات

مضخة الشطف 2: 0.37 كيلو وات

مضخة التعبئة: 0.55 كيلو وات

محرك الفرز ذو الغطاء: 0.09KW

البعد: 2500 * 650 * 1600 مم (بدون غطاء محمل) / 2500 * 650 * 1800 مم (مع غطاء محمل في الأعلى)

+ 2000 مم ناقل

حجم التعبئة: 2800 * 700 * 1600 مم (بدون غطاء محمل) / 2800 * 700 * 1800 مم (مع غطاء محمل في الأعلى)

الوزن: 400 كجم

2 ، ناقل الأسطوانة 3 ، فحص الضوء
