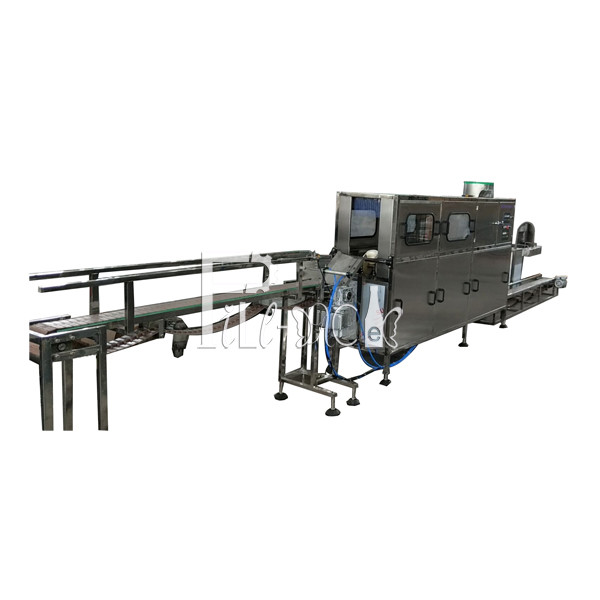

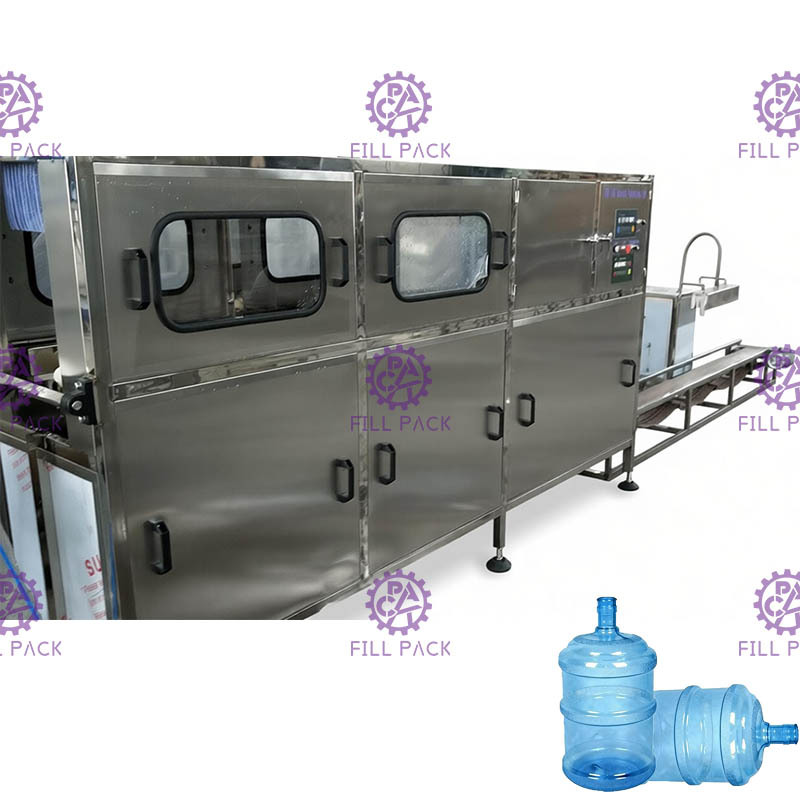

خط تعبئة 3400 * 780 * 1950mm عقيم 120 BPH جالون

2 ، ماكينة شطف-حشو-كابر أحادية الكتلة مع كامل SUS304

المبدأ:

تم دمج خط تعبئة مياه البراميل هذا مع وظائف تعبئة وتغليف وغسيل البرطمان معًا ؛

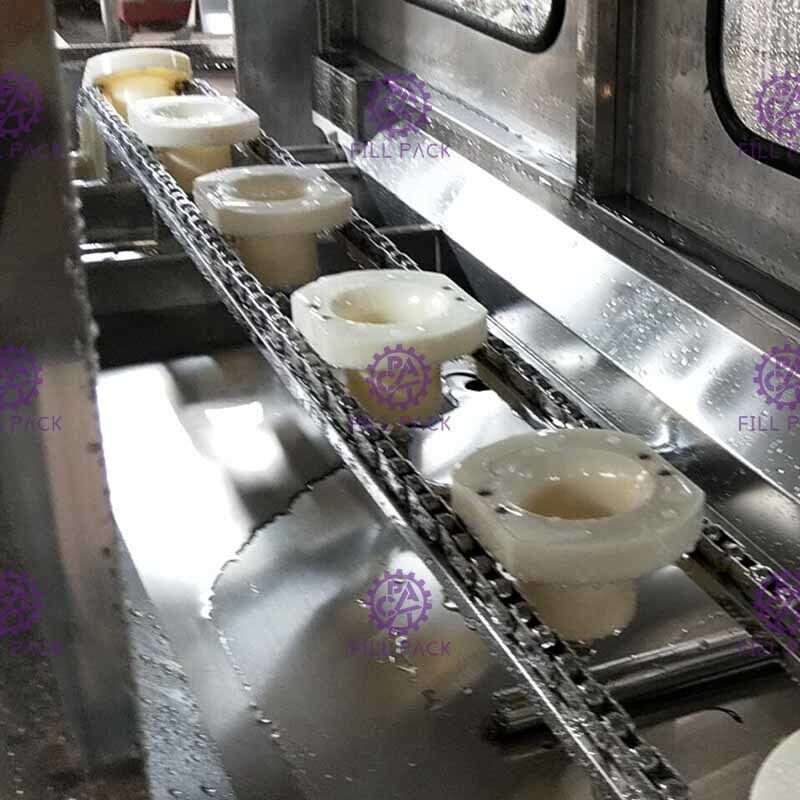

يقوم العامل بتحميل الجرة الفارغة على حامل الجرة يدويًا ، وسيتم نقل حامل البرطمان المزود بالوعاء مسبقًا لغسل الجرة ، وتكون قوة النقل بواسطة أسطوانة التروس ؛

سيتم تقسيم الغسيل إلى 3 أجزاء ، العملية الأولى بواسطة سائل مطهر ، العملية الثانية عن طريق إعادة تدوير غسل المياه ، العملية الثالثة بالمياه النقية ؛

بعد الغسيل ، سوف تسقط البرطمانات على لوح الزاوية من حامل البرطمان بواسطة سلسلة النقل بقوة الجاذبية ؛

ثم يتم دفع البرطمانات عن طريق دفع الأسطوانة إلى أسفل رأس التعبئة ، ثم بدء الملء ؛

يمكن التحكم في حجم التعبئة عن طريق ملء وقت الإعداد.

سيتم دفع الجرار المملوءة أسفل رأس السد بواسطة الجرار الفارغة بعد ذلك.

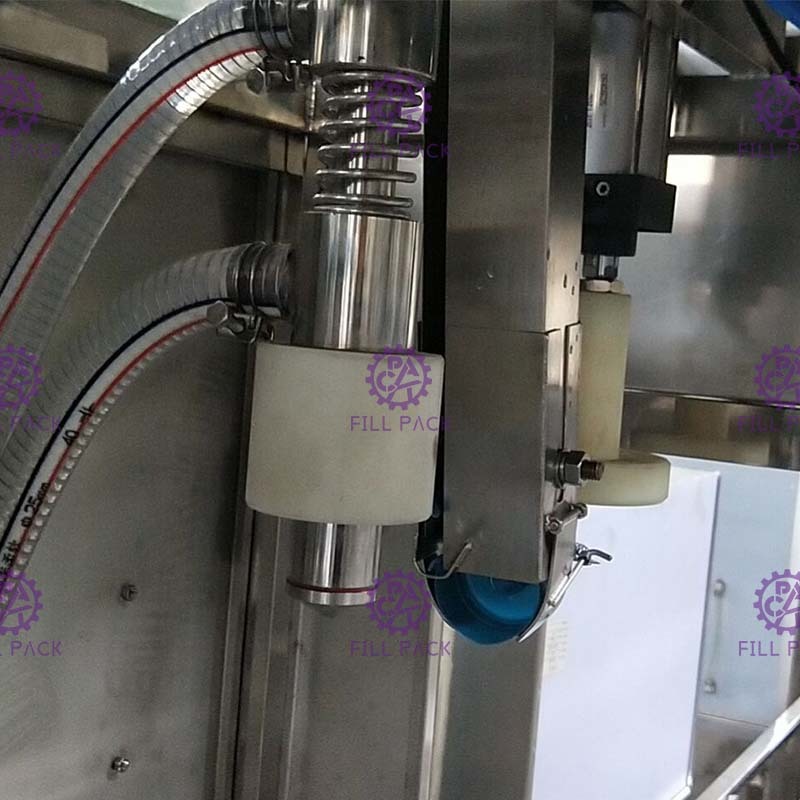

يضع العامل الكثير من الأغطية غير المنتظمة في محمل الغطاء ، وسيقوم محمل الغطاء بفرز الغطاء تلقائيًا للتحميل إلى سكة الغطاء.عندما تمر الزجاجات المملوءة تحت رأس السد ، سوف يسقط الغطاء على عنق الجرة ، ثم تقوم أسطوانة السد بالتغطية تلقائيًا عن طريق ضغط الغطاء على الأسطوانة.

الشخصيات:

1 ، يتم التحكم في خط تعبئة المياه برميل بواسطة نظام PLC ، يتم حساب كل حركة الأسطوانة مسبقًا لمسافة القيادة ؛

2 ، خط تعبئة المياه برميل يمكن أن يعمل تحت النموذج التلقائي ، النموذج اليدوي هو لفحص الجهاز ؛

3 ، يتم التحكم في جهاز التحميل التلقائي بواسطة نظام PLC ؛

المعلمات:

مضخة الشطف 1: 0.37 كيلو وات

مضخة الشطف 2: 0.37 كيلو وات

مضخة التعبئة: 0.55 كيلو وات

محرك الفرز ذو الغطاء: 0.09KW

الأبعاد: 3100 * 570 * 1450 مم (غطاء محمل في الجانب) / 2700 * 570 * 1720 مم (غطاء محمل في الأعلى)

+ 2000 مم ناقل

الوزن: 400 كجم

تفاصيل التحكم:

المعلمات:

مضخة الشطف 1: 0.37 كيلو وات

مضخة الشطف 2: 0.37 كيلو وات

مضخة التعبئة: 0.55 كيلو وات

محرك الفرز ذو الغطاء: 0.09KW

الأبعاد: 3100 * 570 * 1450 مم (غطاء محمل في الجانب) / 2700 * 570 * 1720 مم (غطاء محمل في الأعلى) + ناقل 2000 مم

الوزن: 400 كجم

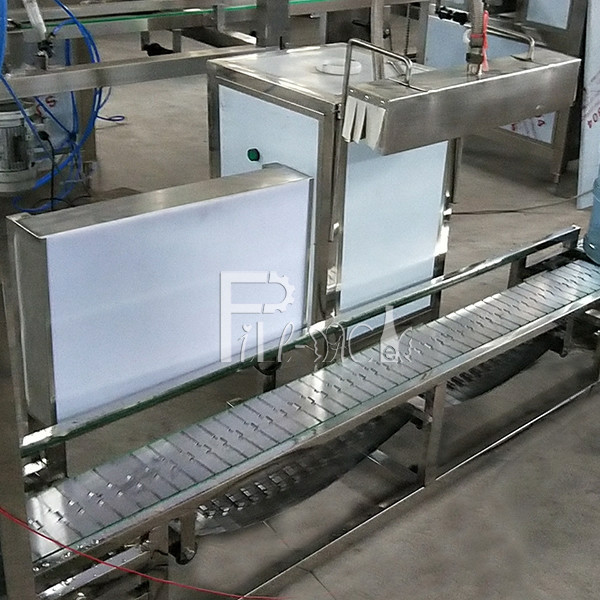

ناقل الحزام SUS304 للحصول على تفاصيل الإخراج:

قائمة قطع الغيار الموصى بها:

3 ، ناقل الأسطوانة 4 ، فحص الضوء 5 ، التسمية يتقلص النفق

1.6 ، آلة ترميز لفة الحبر الصلبة

وصف:

يتميز استخدام تقنية التكامل الكهروضوئي ، وعجلة الحبر الصلب المتقدمة ، بأداء ممتاز للطباعة الفورية والتجفيف الفوري ، وهو ليس من السهل محوه.الجهاز متقدم في التصميم ، ودقيق في التصنيع ، ومستقر في التشغيل ، ويتم التحكم فيه طوليًا في موضعه عن طريق التحكم الإلكتروني ، وقابل للتعديل بشكل تعسفي ، وإجراءات وحسابات طباعة يتم التحكم فيها ضوئيًا ، ويمكن ضبط عدد الأوراق القابلة للطباعة.

تنطبق على المسافة البادئة للسطح أو تاريخ إنتاج الطباعة الملونة ، ورقم دفعة المنتج ، وتاريخ انتهاء الصلاحية ، ومؤهلات الفحص ، وما إلى ذلك من الصناديق الورقية ، والملصقات ، والعلامات ، والشهادات ، وما إلى ذلك ، مع الفرز التلقائي ، والعد التلقائي ، وتحديد المواقع العشوائية ، وأوقات الطباعة المحددة مسبقًا ، المسافة البادئة واضحة ، واللون اختياري ، وسرعة الطباعة سريعة ، والطباعة الفورية الجافة ، والخسارة وغيرها من المزايا.

تخطيط المصنع drwaing كمرجع:
