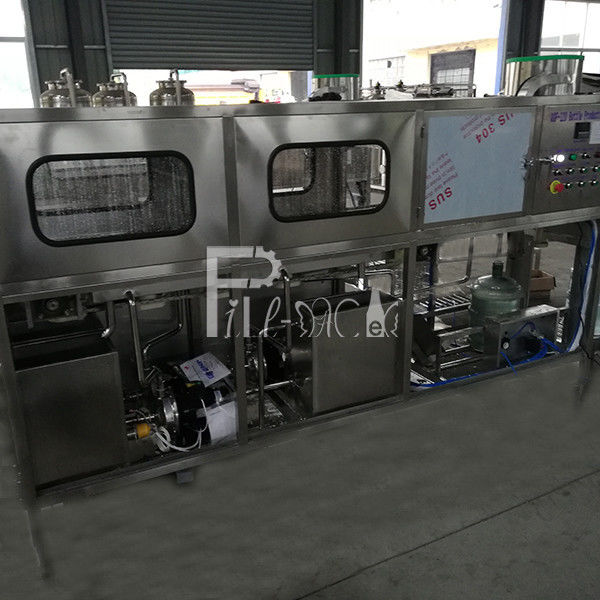

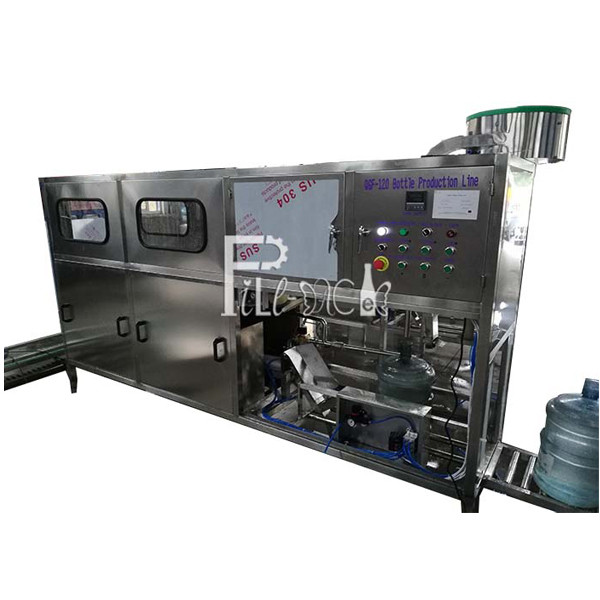

مضخة نانفانغ الشطف 120 حشو زجاجة جالون BPH

منتوج وصف

نانفانغ مضخة شطف 120 BPH غالون زجاجة ملء آلة مع مستوى ملء صمام

المبدأ:

تم دمج آلة تعبئة زجاجة الغالون هذه مع وظائف تعبئة وتغليف الغسل معًا ؛

يقوم العمال يدويًا بتحميل العلب الفارغة على رف العلب ، وسيتم نقل أرفف العلب التي تحتوي على العلب مسبقًا لتنظيف العلب ، وتنتقل قوة النقل عبر صندوق التروس ؛
الغسيل ينقسم إلى قسمين.العملية الأولى هي استخدام المطهر ، والعملية الثانية هي استخدام المياه النقية.

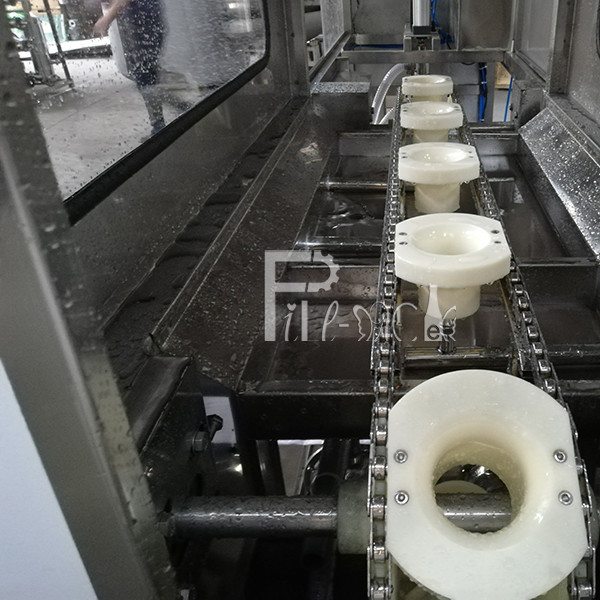

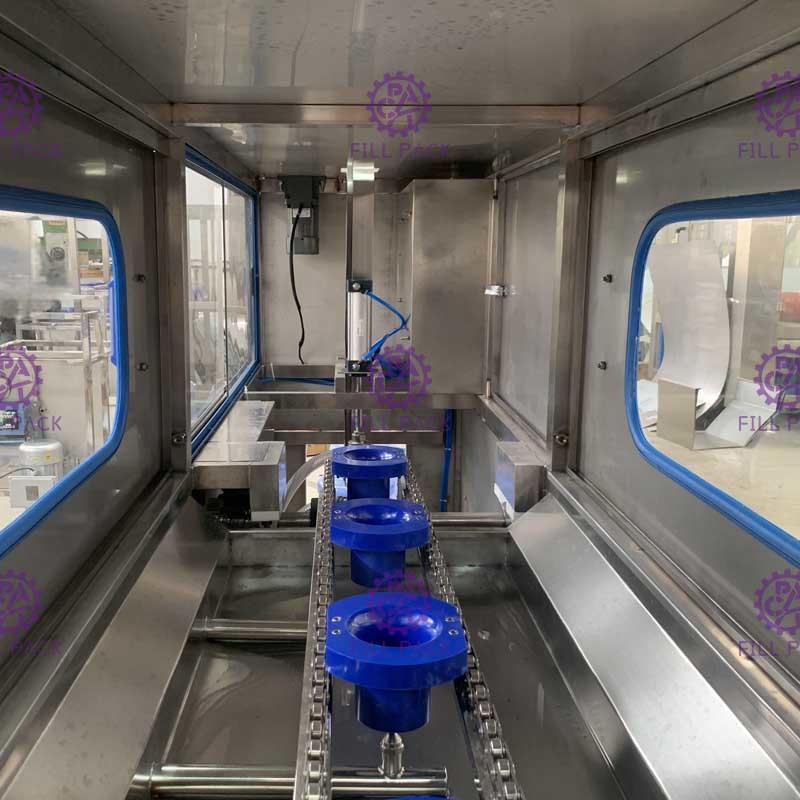

بعد الغسيل ، يتم إسقاط الجرة من حامل البرطمان الموجود على لوحة الزاوية عبر سلسلة النقل تحت تأثير الجاذبية.

ثم ادفع البرطمان عن طريق دفع الأسطوانة أسفل رأس التعبئة ، ثم ابدأ بالملء ؛

يمكن التحكم في كمية التعبئة عن طريق تحديد وقت التعبئة.

بعد ذلك ، سيتم دفع الجرة المملوءة تحت رأس السد بواسطة الجرة الفارغة.

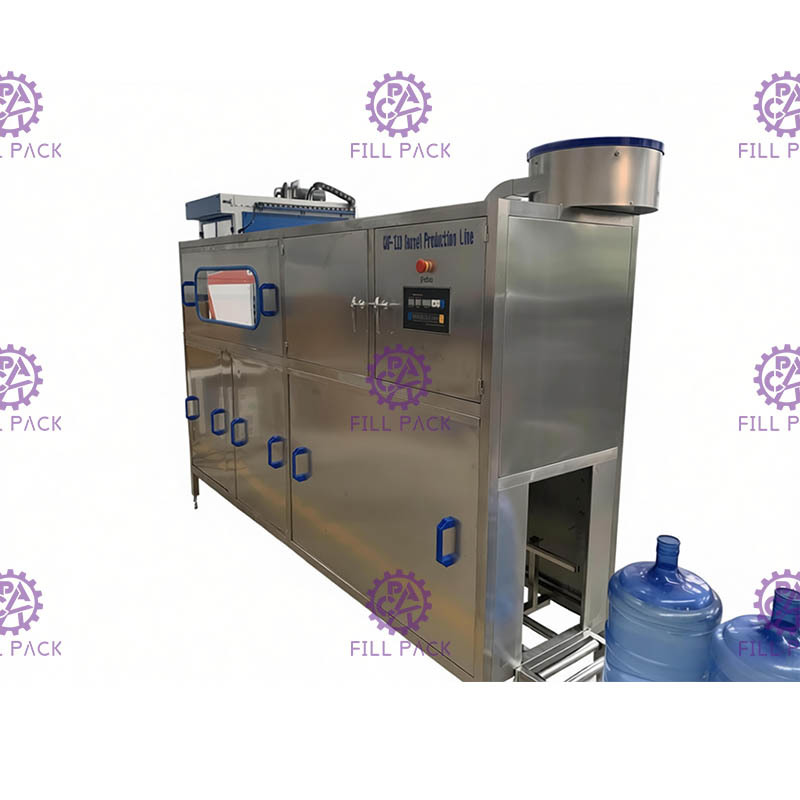

يضع العمال العديد من الأغطية غير المنتظمة في محمل الغطاء ، وسوف يقوم محمل الغطاء تلقائيًا بفرز الأغطية لخفضها في دليل الغطاء.

عندما تمر الزجاجة المملوءة أسفل رأس الغطاء ، يسقط الغطاء على عنق العلبة ، ثم يتم تغطية زجاجة الغطاء تلقائيًا بواسطة أسطوانة السد.

الشخصيات:

1 ، يتم التحكم في آلة تعبئة زجاجة الغالون بالكامل بواسطة نظام Mitsubishi PLC ، يتم حساب كل حركة الأسطوانة مسبقًا لمسافة القيادة ؛

2 ، يمكن أن تعمل آلة تعبئة زجاجة جالون تحت النموذج التلقائي ، والنموذج اليدوي لفحص الجهاز ؛

المعلمات:

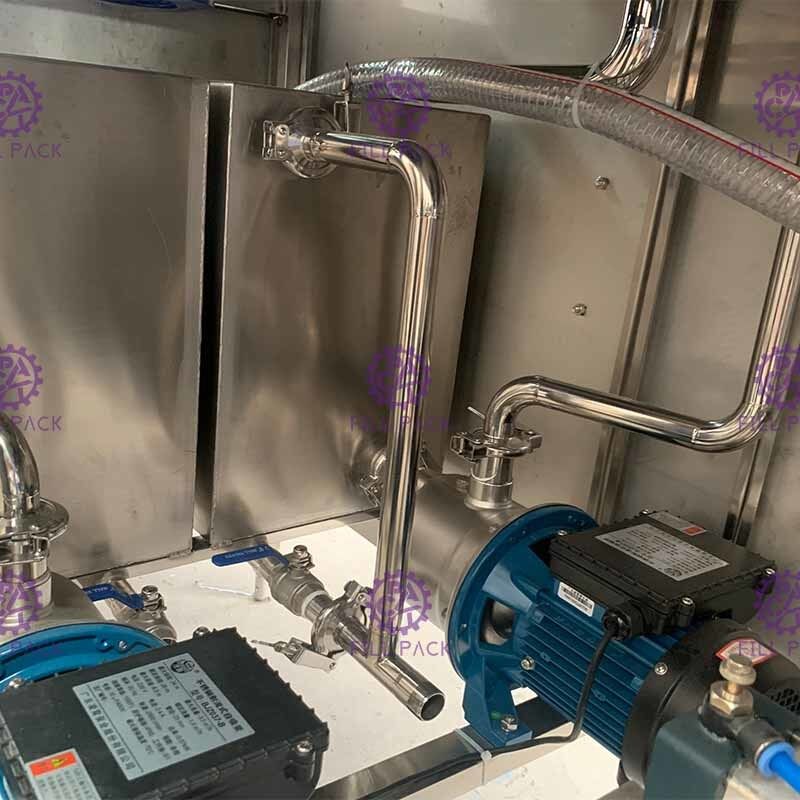

مضخة الشطف 1: 0.37 كيلو وات

مضخة الشطف 2: 0.37 كيلو وات

مضخة التعبئة: 0.55 كيلو وات

محرك الفرز ذو الغطاء: 0.09KW

الأبعاد: 3100 * 570 * 1450 مم (غطاء محمل في الجانب) / 2700 * 570 * 1720 مم (غطاء محمل في الأعلى) + ناقل 2000 مم

الوزن: 400 كجم

صمام تعبئة Lelel مزود بمقابض عالية الدقة للمرجع:
