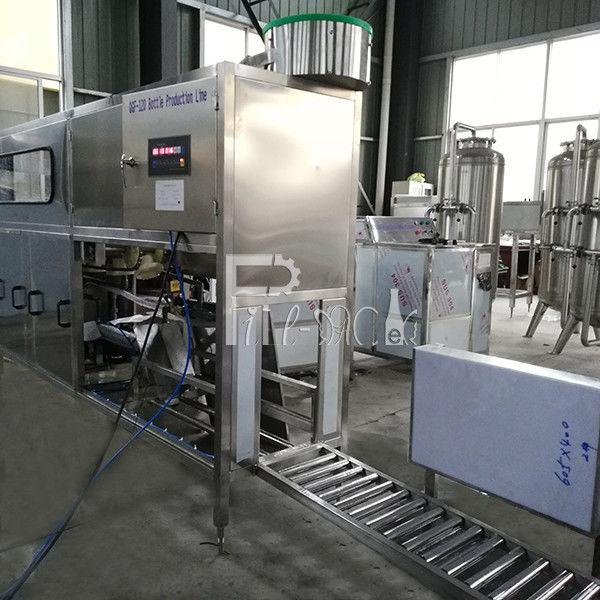

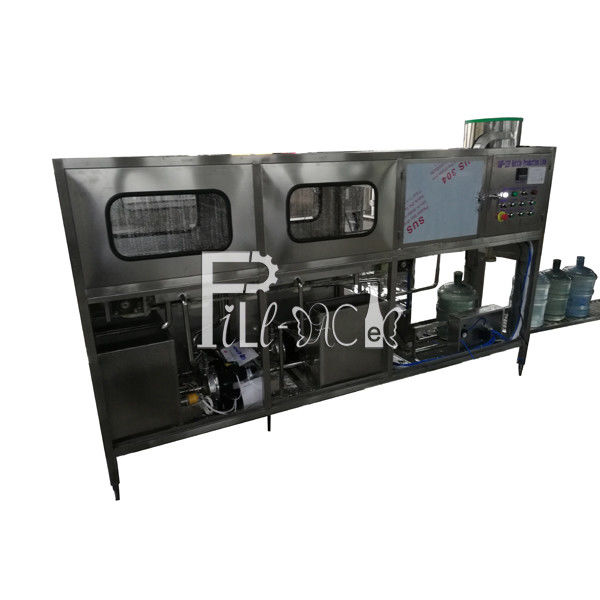

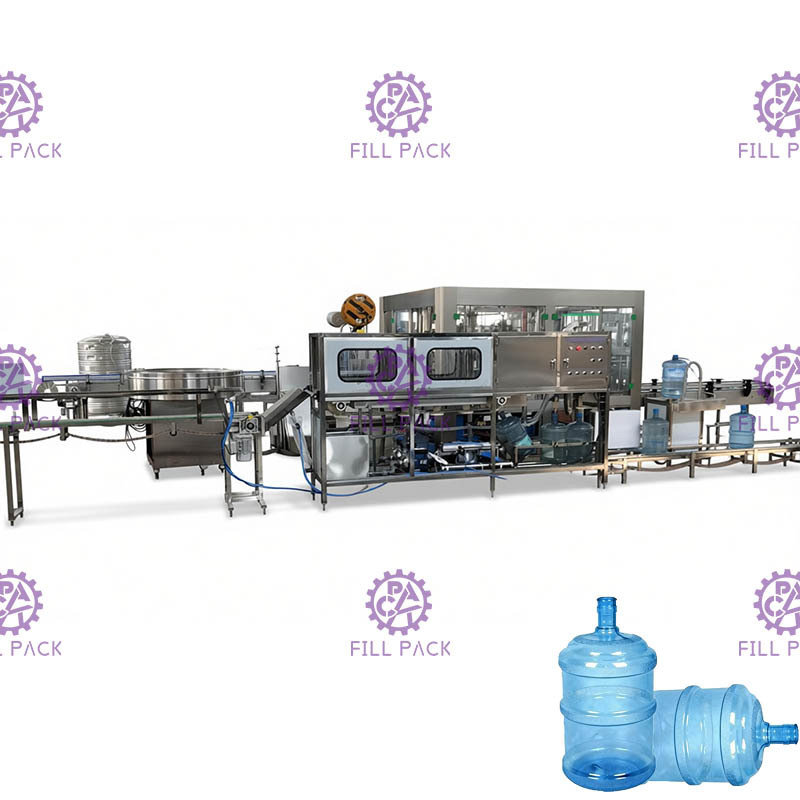

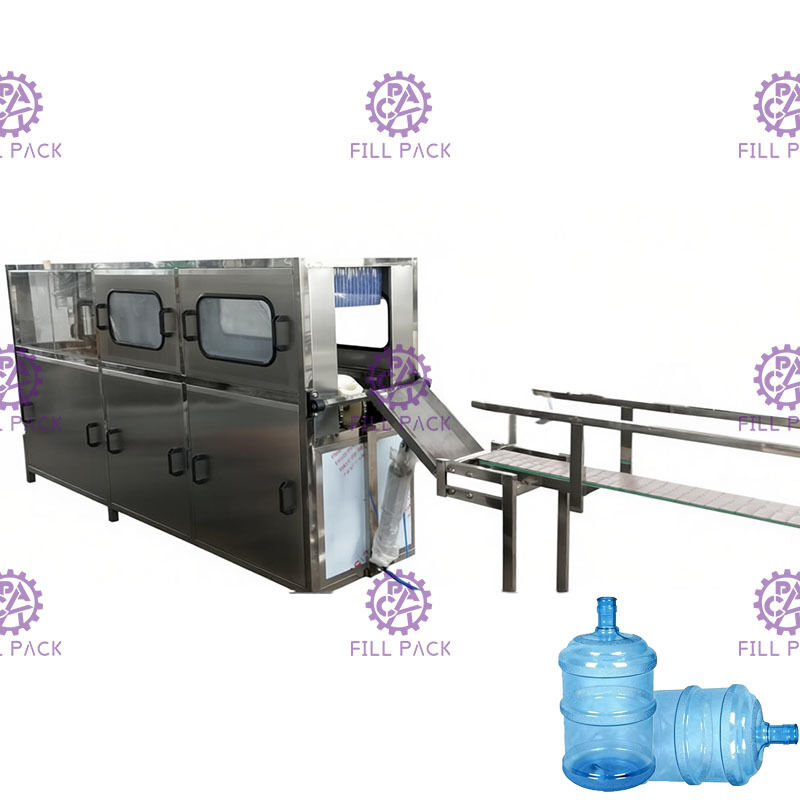

غسالة تعبئة أوتوماتيكية QGF-120 سعة 5 جالون

منتوج وصف

آلة تعبئة 5 جالون بوظيفة الغسيل الساخن الأوتوماتيكية QGF-120 مع محطة شطف من 4 خطوات

المبدأ:

تتكامل آلة التعبئة هذه سعة 5 جالون مع وظائف غسل الجرار-التعبئة-الغطاء معًا؛

يقوم العامل بتحميل الجرار الفارغة على حامل الجرار يدويًا، وسيتم نقل حامل الجرار مع الجرار مسبقًا لغسل الجرار، وتكون قوة النقل بواسطة أسطوانة التروس؛

سيتم تقسيم الغسيل إلى 4 أجزاء، العملية الأولى تتم عن طريق غسل محلول الصابون الساخن، والخطوة الثانية شطف بسائل مطهر، والعملية الثالثة هي التنظيف بالمياه المعاد تدويرها، والمرحلة الأخيرة هي شطف مياه الشرب النقية؛

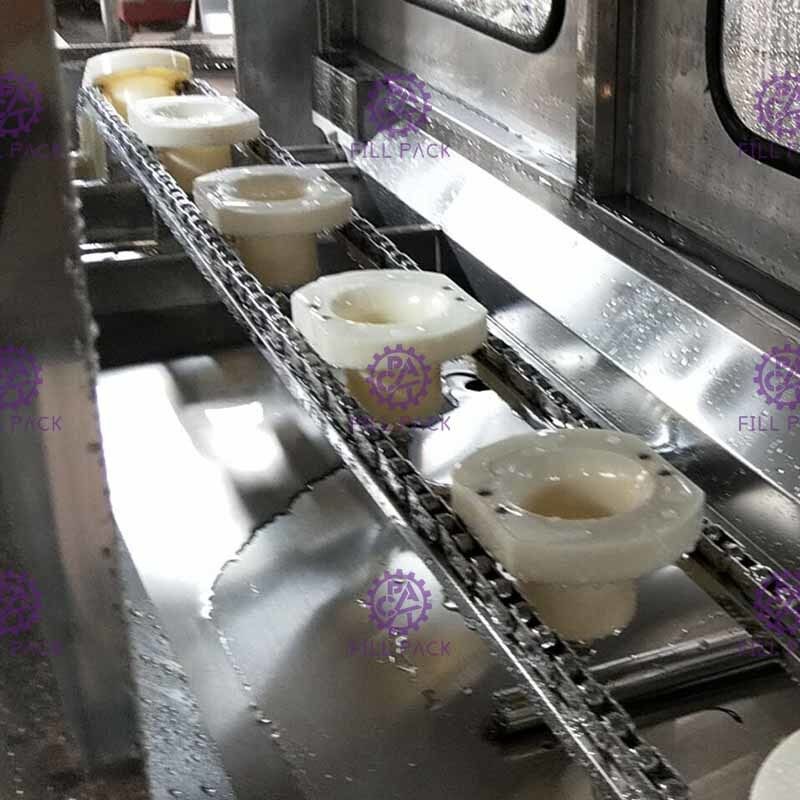

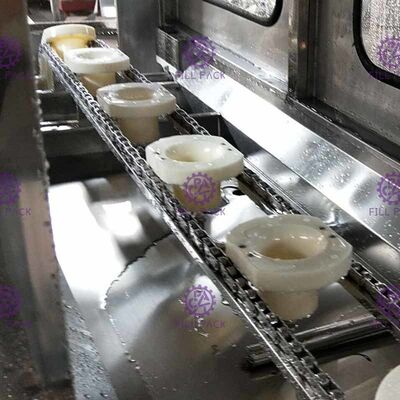

بعد الغسيل، ستسقط الجرار على لوحة الزاوية من حامل الجرار بواسطة سلسلة النقل بقوة الجاذبية؛

ثم سيتم دفع الجرار بواسطة أسطوانة الدفع إلى أسفل رأس التعبئة، ثم تبدأ التعبئة؛

يمكن التحكم في حجم التعبئة عن طريق إعداد وقت التعبئة.

سيتم دفع الجرار المعبأة إلى أسفل رأس التغطية بواسطة الجرار الفارغة بعد ذلك.

يضع العامل الكثير من الأغطية غير المرتبة في محمل الغطاء، وسيقوم محمل الغطاء بفرز الغطاء تلقائيًا لتحميله في مسار الغطاء.

عندما تمر الزجاجات المعبأة أسفل رأس التغطية، سيسقط الغطاء على عنق الجرار، ثم ستقوم أسطوانة التغطية بالتغطية تلقائيًا بواسطة أسطوانة الضغط على الغطاء.

تفاصيل الشطف:

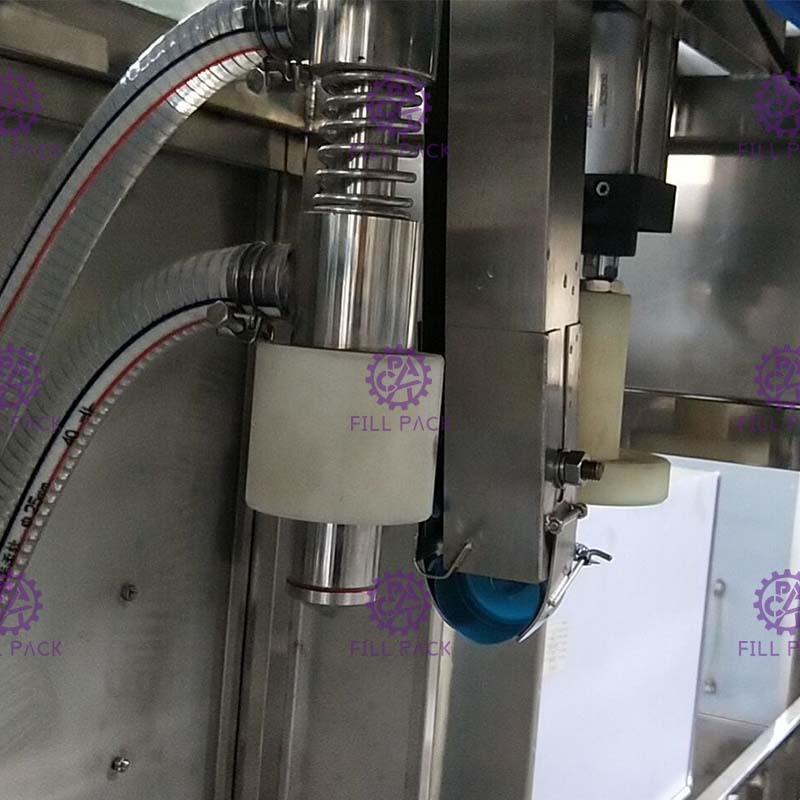

جزء ضغط الغطاء:

تفاصيل الأنبوب:

الأحرف:

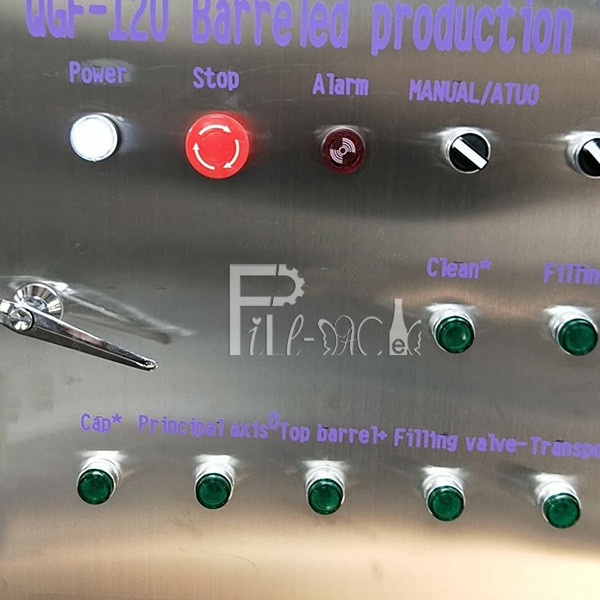

1، يتم التحكم في آلة التعبئة سعة 5 جالون بأكملها بواسطة نظام PLC من Mitsubishi، ويتم حساب جميع مسافات حركة الأسطوانة مسبقًا لمسافة القيادة؛

2، يمكن لآلة التعبئة سعة 5 جالون أن تعمل في ظل النموذج التلقائي، والنموذج اليدوي مخصص لفحص الآلة؛

المعلمات:

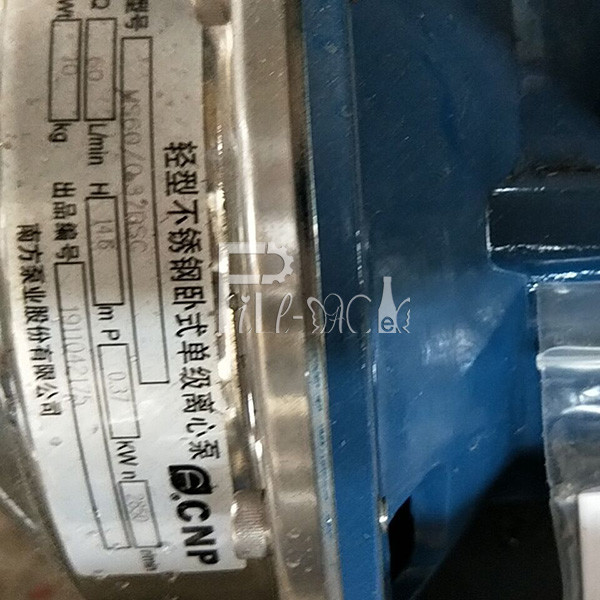

مضخة الشطف 1: 0.37 كيلو واط

مضخة الشطف 2: 0.37 كيلو واط

مضخة التعبئة: 0.55 كيلو واط

محرك فرز الغطاء: 0.09 كيلو واط

الأبعاد: 3100 * 570 * 1450 مم (محمل الغطاء على الجانب) / 2700 * 570 * 1720 مم (محمل الغطاء في الأعلى) + 2000 مم ناقل

الوزن: 400 كجم

قائمة قطع الغيار الموصى بها:
