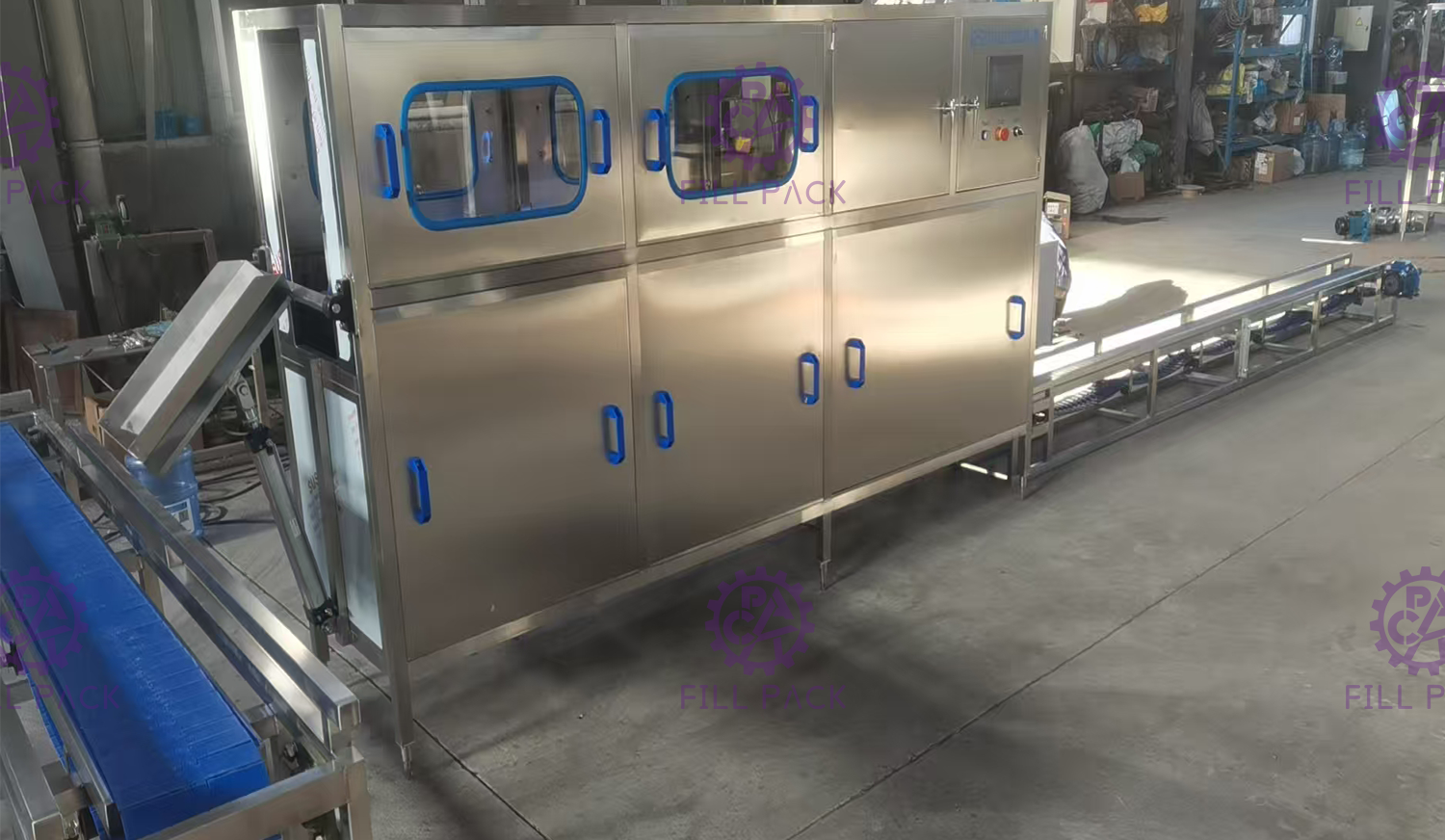

خط تعبئة سعة 20 لترًا بسعة 120 لترًا في الساعة

منتوج وصف

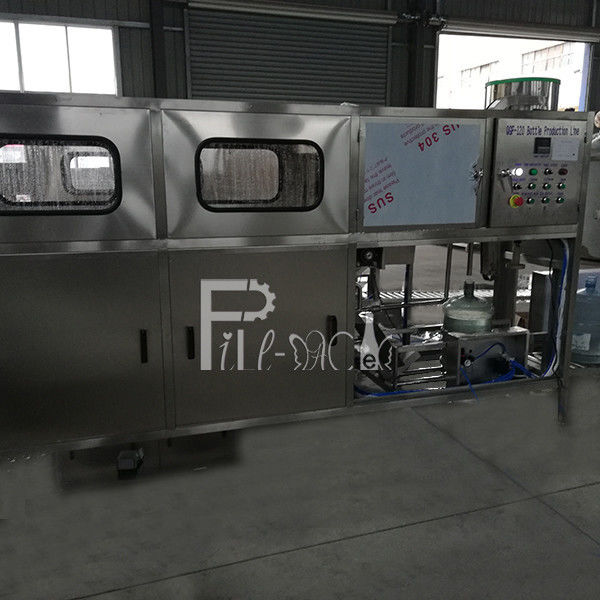

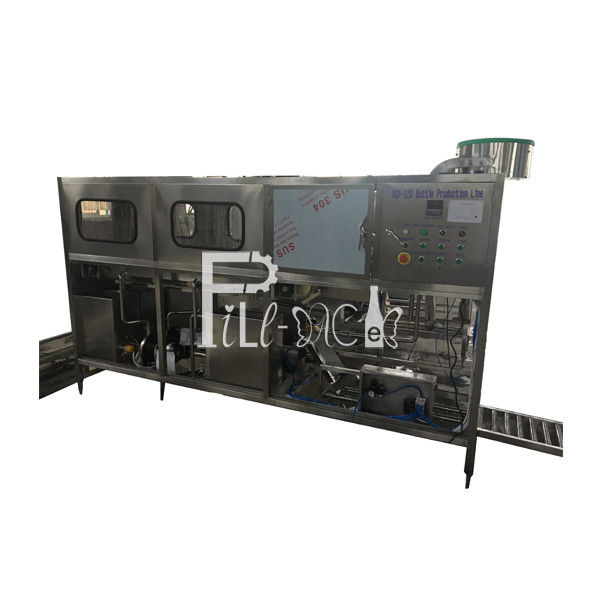

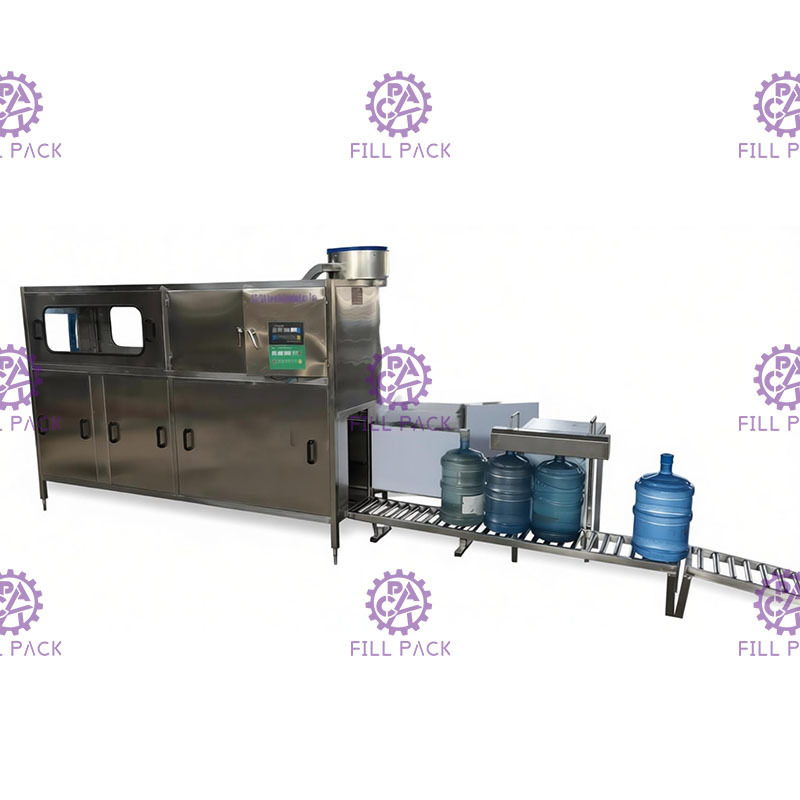

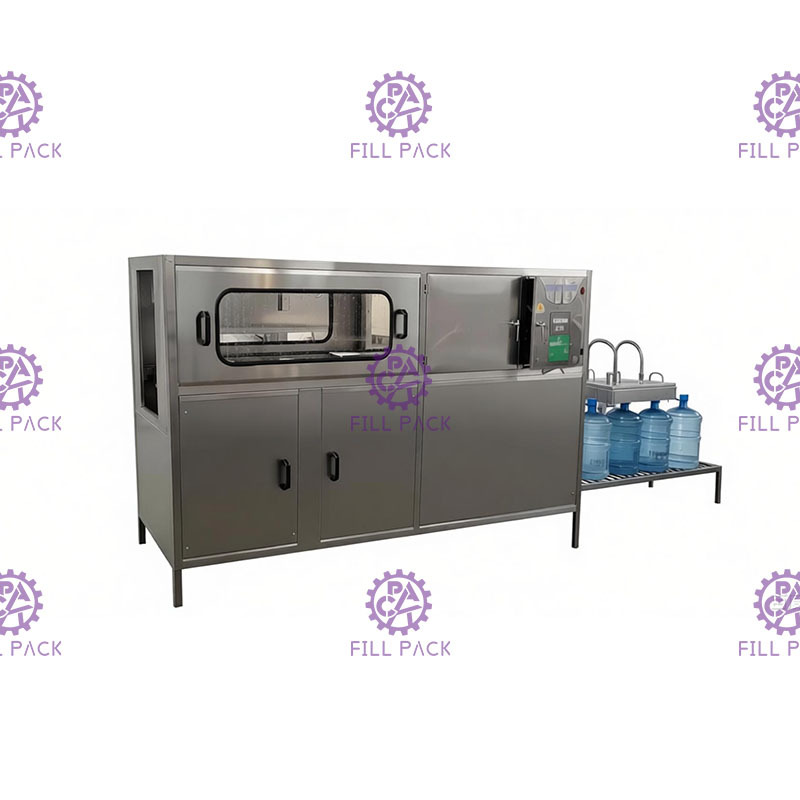

صف واحد 120BPH التلقائي حشو زجاجة 3-5 جالون مع نظام التحكم PLC

المبدأ:

تم دمج حشو زجاجة الغالون هذا مع وظائف ملء وتغطية الغسل معًا ؛

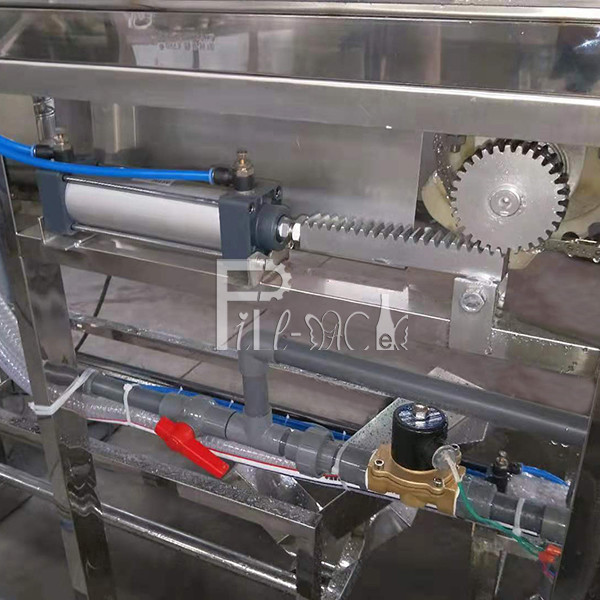

يقوم العامل بتحميل الجرة الفارغة على حامل الجرة يدويًا ، وسيتم نقل حامل البرطمان المزود بالوعاء مسبقًا لغسل الجرة ، وتكون قوة النقل بواسطة أسطوانة التروس ؛

سيتم تقسيم الغسيل إلى جزأين ، العملية الأولى بواسطة سائل مطهر ، والثانية بالمياه النقية ؛

بعد الغسيل ، سوف تسقط البرطمانات على لوح الزاوية من حامل البرطمان بواسطة سلسلة النقل بقوة الجاذبية ؛

ثم يتم دفع البرطمانات عن طريق دفع الأسطوانة إلى أسفل رأس التعبئة ، ثم بدء الملء ؛

يمكن التحكم في حجم التعبئة عن طريق ملء وقت الإعداد.

سيتم دفع الجرار المملوءة أسفل رأس السد بواسطة الجرار الفارغة بعد ذلك.

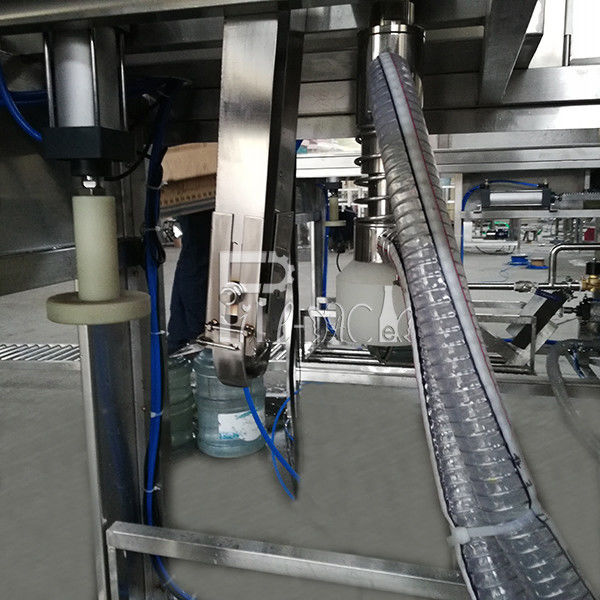

يضع العامل الكثير من الأغطية غير المنتظمة في محمل الغطاء ، وسيقوم محمل الغطاء بفرز الغطاء تلقائيًا للتحميل إلى سكة الغطاء.عندما تمر الزجاجات المملوءة تحت رأس السد ، سوف يسقط الغطاء على عنق الجرة ، ثم تقوم أسطوانة السد بالتغطية تلقائيًا عن طريق ضغط الغطاء على الأسطوانة.

الشخصيات:

1 ، يتم التحكم في حشو زجاجة الغالون بالكامل بواسطة نظام Mitsubishi PLC ، يتم حساب كل حركة الأسطوانة مسبقًا لمسافة القيادة ؛

2 ، حشو زجاجة الغالون يمكن أن يعمل تحت النموذج التلقائي ، النموذج اليدوي لفحص الجهاز ؛

المعلمات:

مضخة الشطف 1: 0.37 كيلو وات

مضخة الشطف 2: 0.37 كيلو وات

مضخة التعبئة: 0.55 كيلو وات

محرك الفرز ذو الغطاء: 0.09KW

الأبعاد: 3100 * 570 * 1450 مم (غطاء محمل في الجانب) / 2700 * 570 * 1720 مم (غطاء محمل في الأعلى) + ناقل 2000 مم

الوزن: 400 كجم

تفاصيل مضخات المياه:

تفاصيل المحرك:
